旋转和旋转剪切面板

使用以下属性来定义旋转或旋转剪切特征的行为。

输入类型	指定要旋转的输入类型。
	草图		允许您使用草图轮廓进行旋转。
	边		允许您使用边进行旋转。
要旋转的草图/边	指定要旋转的草图或边。
体类型	定义由操作生成的体类型。
	固体	生成的体是闭合固体。
	片体	生成的体是开放片体。
方向	指定旋转方向。
	法向	沿法向旋转草图。
	反转	沿与法向相反的方向旋转草图。
旋转选项	指定旋转沿一个还是两个方向延伸。

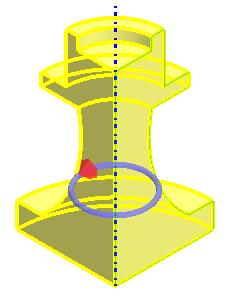

	单向	沿一个方向旋转草图（在方向参数中指定）。

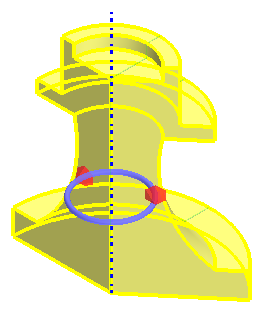

	双向对称	沿两个方向对草图执行相同角度的旋转。

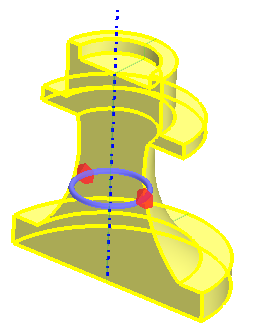

	双向不对称	沿两个方向旋转草图。草图任一侧的旋转角度可以不同。此选项会激活非对称角参数。
角度	指定草图旋转角度。可以使用恒值、设计参数或 3D-CAD 视图场景中的箭头定义角度。如果使用设计参数设置角度，则场景中将隐藏箭头。
非对称角	指定草图将旋转的非对称角。将旋转选项设为双向不对称时，将激活此选项。
轴类型	指定草图旋转时所绕的轴。
	指定	可用于手动指定旋转轴的方向和位置。在 3D-CAD 视图场景中，可以单击并拖动浅蓝色箭头以更改旋转的方向。如果使用设计参数指定旋转方向或位置，则场景中将隐藏相应的箭头或三轴坐标。
		轴方向	指定旋转轴的方向。输入方向矢量的 [X, Y, Z] 分量。
		轴位置	指定旋转轴的位置。输入轴的 [X, Y, Z] 坐标，或在 3D-CAD 视图窗口中使用三轴坐标。
		坐标系	定义旋转轴的坐标系。如果已在模拟内指定替换坐标系，则可以参照此坐标系定义轴，而非参照默认的基准坐标系。
	构造线	将构造线指定为旋转轴。从下拉菜单中选择构造线。如果选定草图包含多条构造线，它们会在下拉菜单中列出。
	基准轴线	将基准轴线指定为旋转轴。从下拉菜单中选择现有的基准轴线。请参见在 3D-CAD 中使用参考几何。
体互动	指定旋转特征创建的固体与其他相邻体的互动方式，如互动体所定义。
	无	新体将添加到其自身上的体管理器。如果体与环绕体相邻或重叠，则不会发生更改。
	合并	新体将与任何相邻或重叠的体合并；否则将添加到其自身的体管理器。
	压印	旋转体的边会压印在任何相邻体或重叠体上。执行操作时会创建部件接触。
要互动的体	指定与特征互动的体。
	全部	特征与所有接触的体进行互动。
	已选择	特征仅与选定体进行互动。在互动体组合框中单击，然后从 3D-CAD 视图场景中选择要进行互动的体。这些体以蓝色高亮显示。
要切割的体	指定特征将切割的体。
	全部	特征将切割所有体。
	已选择	特征仅切割选定体。在切割体组合框中单击，然后从 3D-CAD 视图场景中选择要切割的体。这些体以蓝色高亮显示。
