将边界数据映射到导入的梁

可将在 Simcenter STAR-CCM+ 中的润湿表面的面上定义的压力和剪切应力数据映射到导入的梁模型的节点力和力矩。

要将边界数据映射到导入的梁的节点：
  1. 展开导入的模型节点。
  2. 右键单击相关 [导入的 CAE 模型] 节点，然后选择映射数据 > 梁数据...


    此菜单选项还用于将导入的 CAE 数据映射到 Simcenter STAR-CCM+ 模型。
    这将激活映射导入的模型数据对话框。
按如下所示使用映射导入的模型数据对话框：
  1. 将映射方向设为 STAR-CCM+ 至导入的模型。
  2. 在映射输入框中，选择要用作映射源的 Simcenter STAR-CCM+ 边界以及要映射到的导入的梁。
  3. 使用要映射的数据下拉菜单选择要映射的场数据。
    此菜单显示可在模拟中用于映射的场函数。
    选择场数据时，将自动设置导入的数据类型和边界数据类型。
  4. 如果要将壁面剪切应力数据映射到导入的梁，则激活包括壁面剪切应力。
  5. 在对话框中完成设置后，单击应用，然后单击关闭。
    执行映射操作所用的时间将显示在输出窗口中，操作完成后会显示完成。 此时将显示与映射数据对应的场函数，例如映射拉力数据时，将显示 Mapped Traction(映射拉力) 场函数。 可使用此场函数导出映射数据。

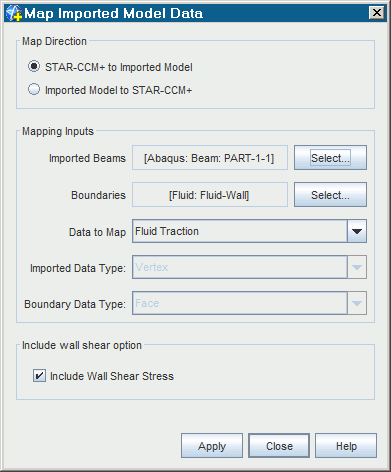

    以下示例中的设置指定了流体拉力数据将从 Simcenter STAR-CCM+ 模型的流体壁面边界映射到导入的梁单元 PART-1-1。
