将区域数据映射到导入的体积

要将区域网格单元数据映射到导入的模型的体积节点：
  1. 展开导入的模型节点。

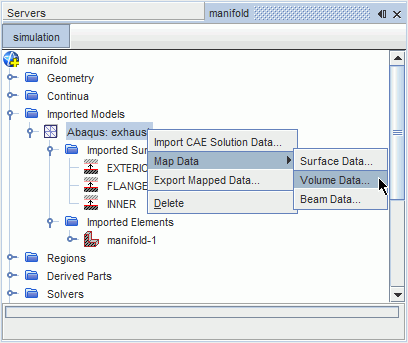

  2. 右键单击导入的 CAE 模型节点，然后选择映射数据 > 体积数据...


    这将激活映射导入的模型数据对话框。
如下所示使用对话框：
  1. 将映射方向设为 STAR-CCM+ 至导入的模型。
  2. 在映射输入框中，选择要用作映射源的 Simcenter STAR-CCM+ 区域以及要映射到的导入的模型体积。
  3. 使用要映射的数据下拉菜单选择要映射的场数据。
    目前，只能将温度数据从区域映射到导入的体积。
    选择场数据时，将自动设置导入的数据类型和边界数据类型。
  4. 为确保映射操作成功，使用对话框底部的最近邻搜索约束框中的额外约束。
  5. 在对话框中完成设置后，单击应用，然后单击关闭。
    执行映射操作所用的时间将显示在输出窗口中，操作完成后会显示完成。此时将显示与映射数据对应的场函数 Mapped Vertex Temperature(映射节点温度)。 可使用此场函数导出映射数据。

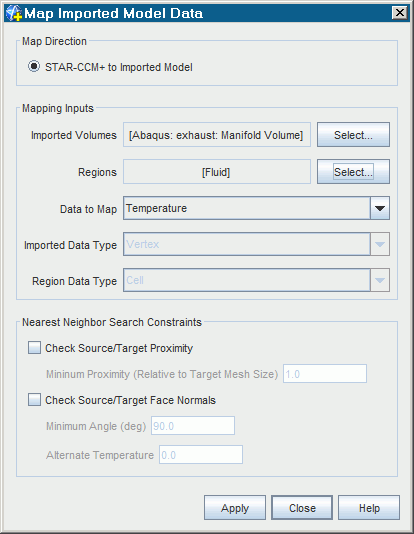

    以下示例中的设置指明了温度场数据将从流体区域映射到 Manifold Volume(歧管体积)。
