运行模拟

要缩短运行时间，可仅运行转子的一次完整旋转模拟。这意味着运行 360 个时间步。在业内，通常要运行大量转数，以确保获得收敛结果。

  1. 选择求解器 > 网格变形节点，并将自零变形设为已启用。
要提高精度，可减小网格变形的容差：
  1. 选择网格变形 > BSpline 设置，然后将变形容差设为 1.0E-10。
  2. 选择求解器 > 隐式非稳态节点，并设置下列属性：
    属性
    时间步 ${Xperiod}/${Xsteps_per_rev}
    时间离散 二阶
  3. 选择停止条件 > 最大步数，将最大步数设为 360。
  4. 单击工具栏中的 （初始化求解）。
    初始化求解会触发 Simcenter STAR-CCM+ 读取输入文件并导入梁网格。
  5. 要运行求解，单击 （运行）。
  6. 当模拟完成运行时保存模拟。

场景和绘图显示如下：

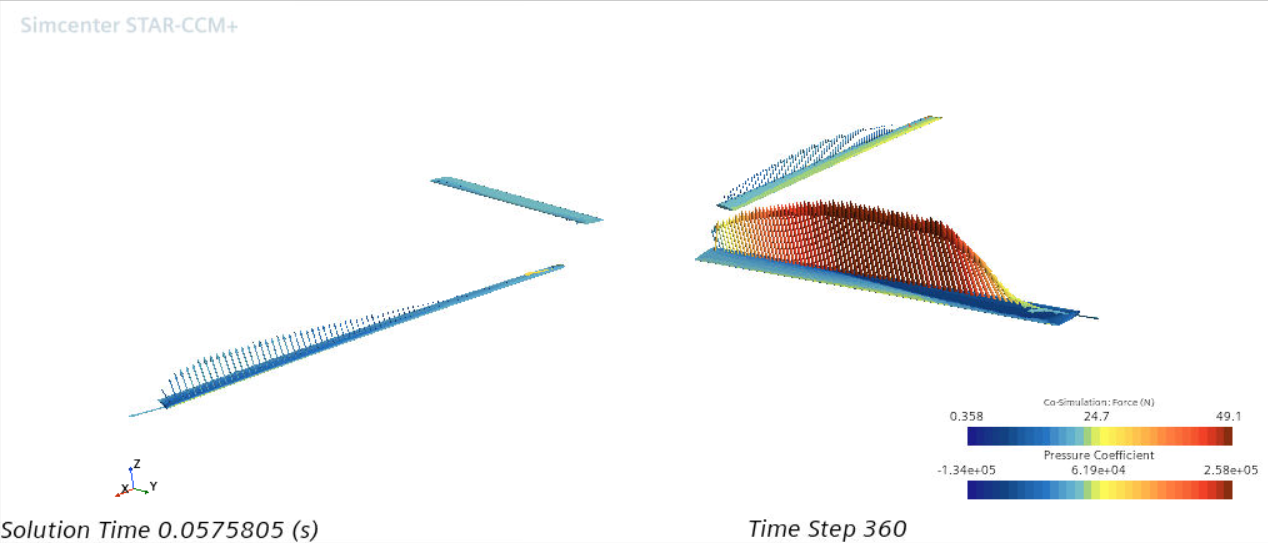

力和压力

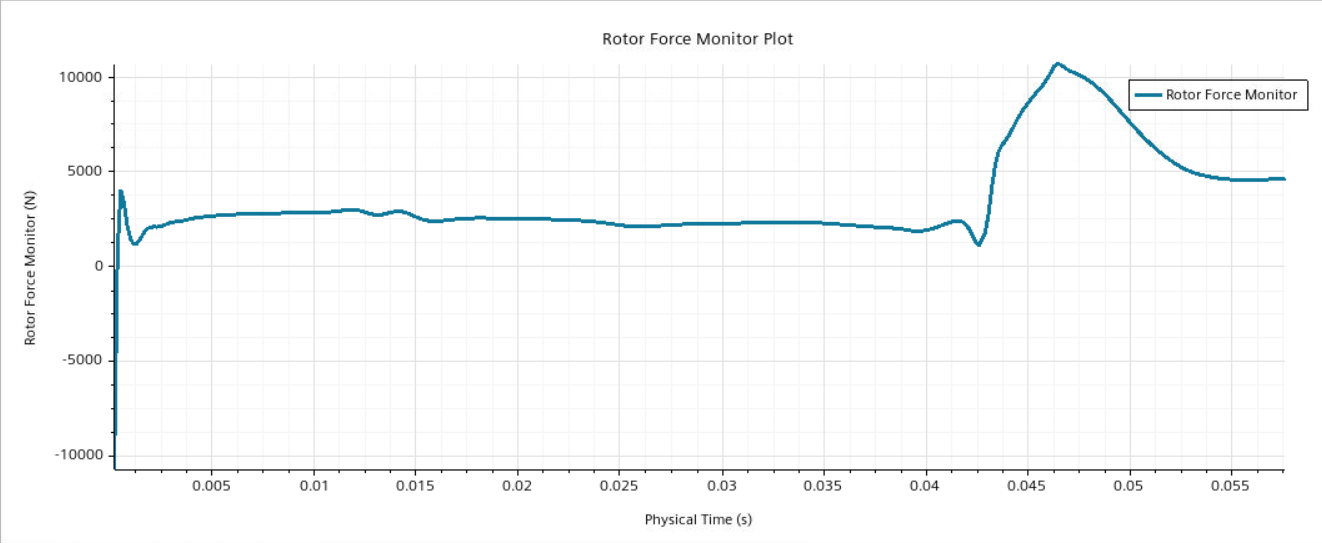

转子力监视器绘图

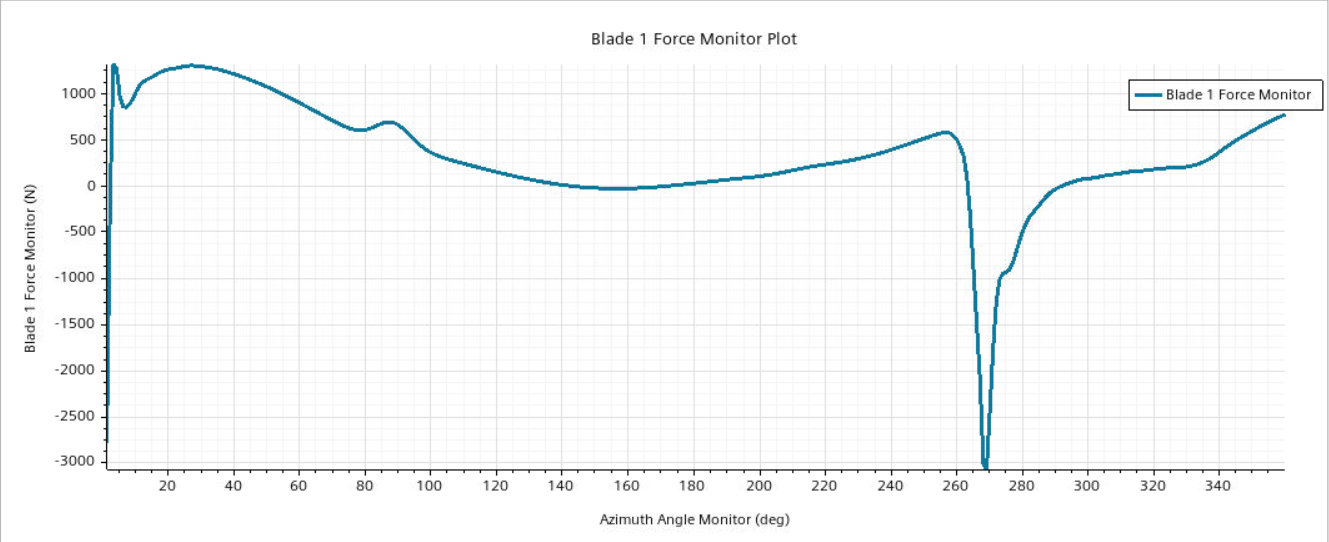

叶片 1 力监视器绘图

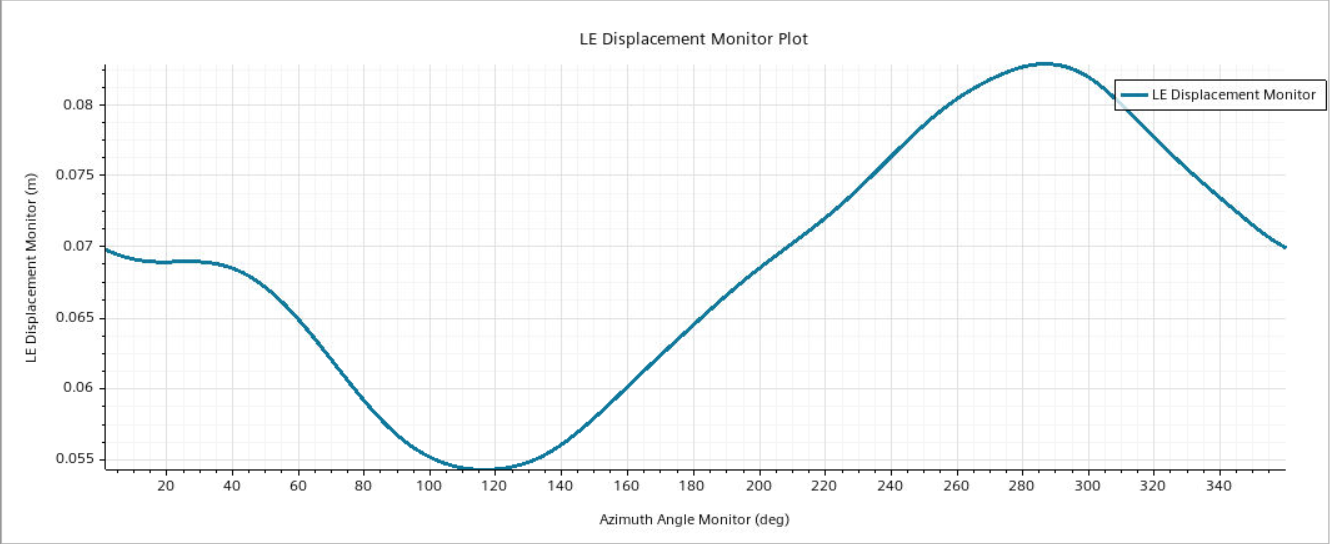

LE 位移监视器绘图

由于仅运行一次完整旋转模拟，因此结果很可能不收敛。但是，由于需要大量时间步数，因此获得收敛的转子叶片气动弹性研究结果需要高昂的计算成本，且非常耗时。以下为 5 次旋转（1800 个时间步）后的绘图，可供比较：

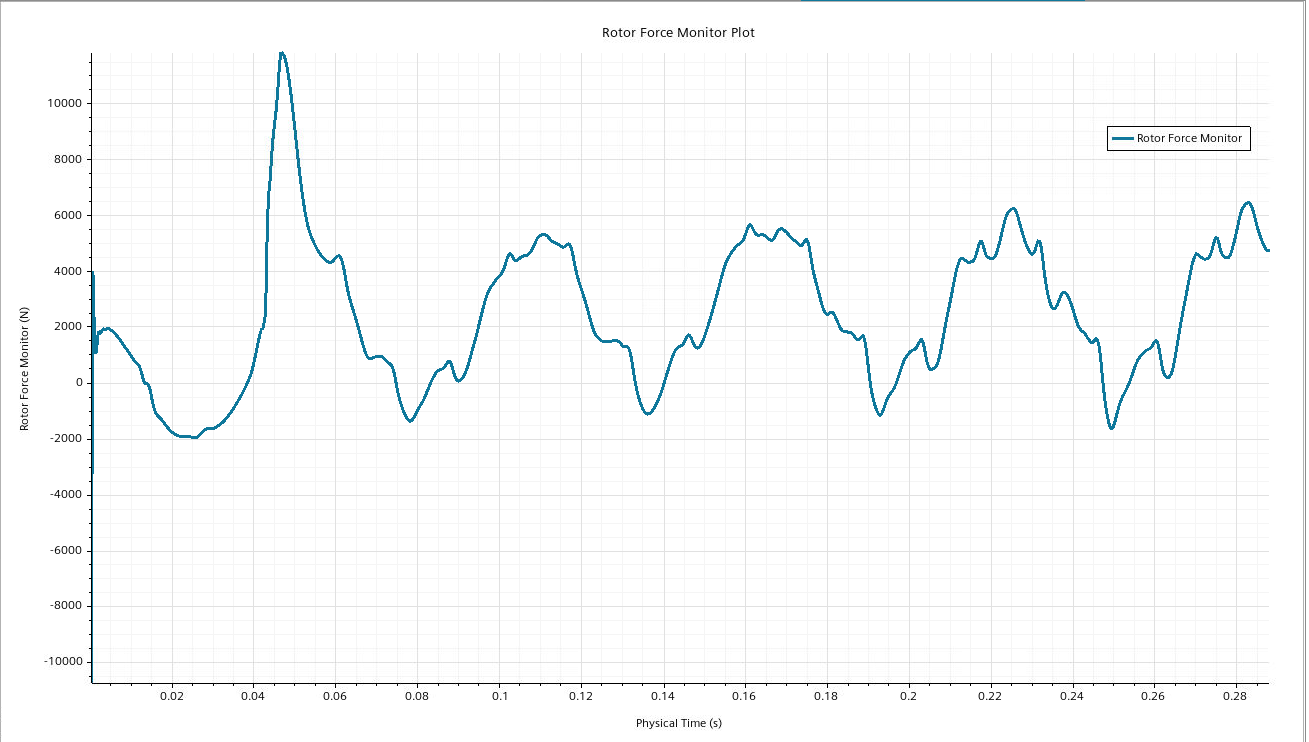

转子力监视器绘图

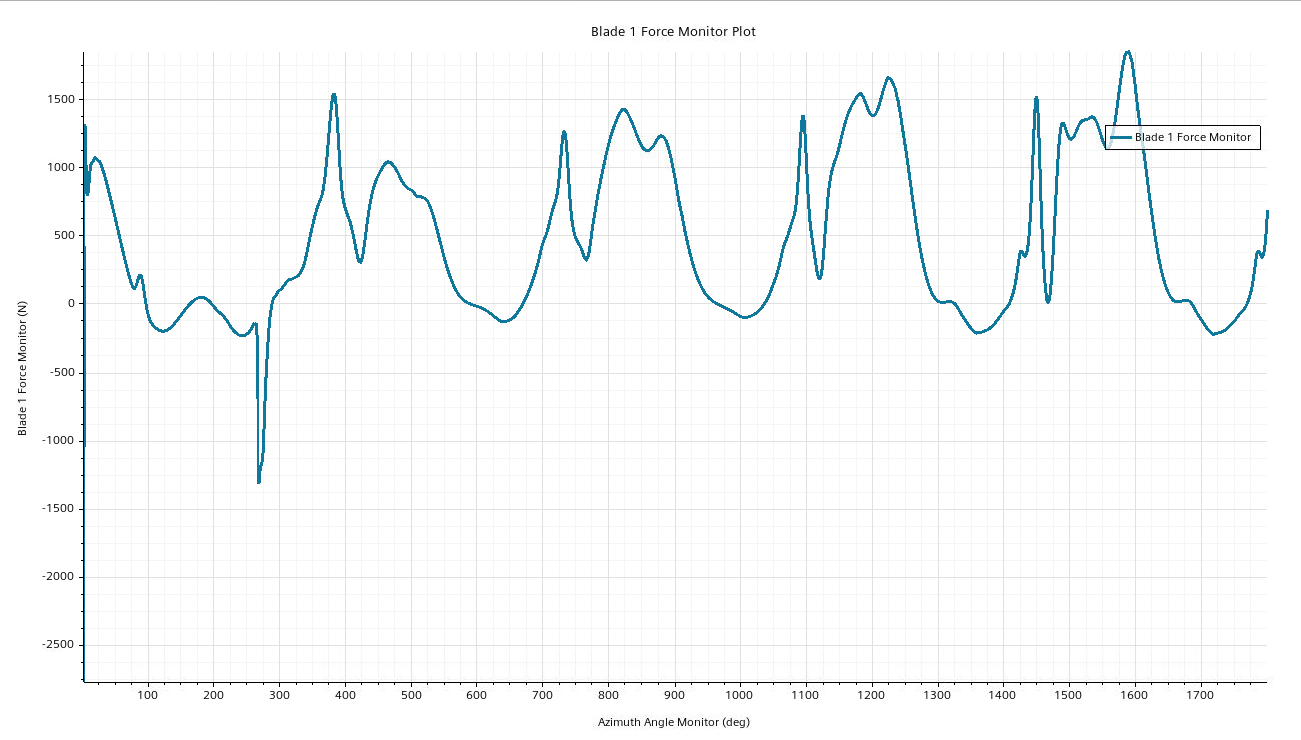

叶片 1 力监视器绘图

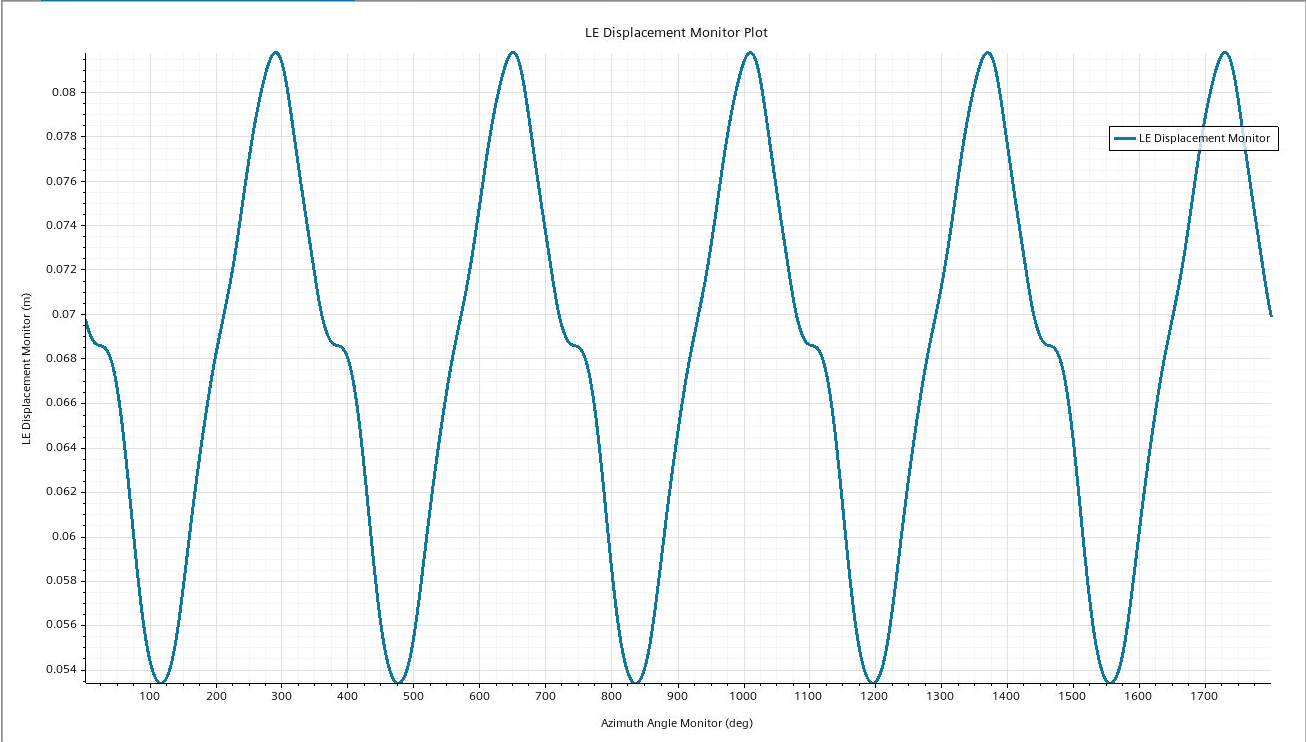

LE 位移监视器绘图
