CGNS 文件导入：导入流体负载的应力分析

Simcenter STAR-CCM+ 用于以 CGNS 文件的形式导入外部网格与求解数据。可以将在 CGNS 文件中存储的求解数据应用于 Simcenter STAR-CCM+ 内的区域或边界。

在本教程中，将对船体上接触流体施加的负载产生的应力进行建模。教程中不含流求解；流体负载是单独 Simcenter STAR-CCM+ 模拟的结果，该模拟使用 DFBI 模型对船舶进行建模，并在一系列 CGNS 文件中录制船体上的流体压力。

要计算船体上的应力，从 CGNS 文件导入预录的流体负载，然后将它们应用于固体船体。已导入 CGNS 文件是在瞬态流体模拟中录制的流体负载子集。该子集包含介于 10.2 和 12.1 秒之间的数据。

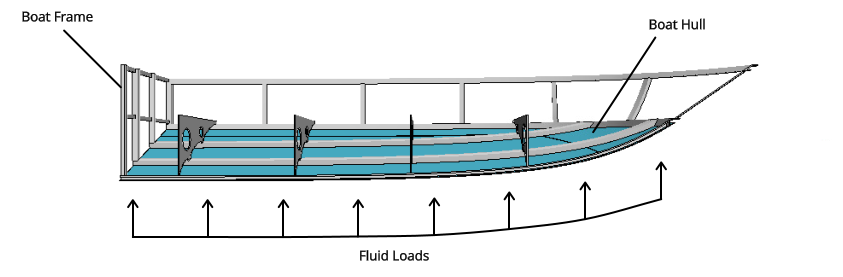

在固体应力模拟中，表示船体的固体区域沿船体和框架之间的交界面受约束。假设框架是刚性的，可以将船体和框架之间的交界面建模为固定交界面。当然，这会在固定交界面附近产生应力集中，其严重性取决于施加的压力。

由于几何为对称几何，因此仅对一半船体进行建模。

将模拟作为瞬态模拟运行，时间间隔为 1 秒。在每个时间步，Simcenter STAR-CCM+ 将从 CGNS 文件导入数据，并求解固体位移和应力。
