使用 Simcenter Amesim 进行 FMU 协同仿真：止回阀
Simcenter STAR-CCM+ 可以通过导入的 FMU 模型与 Simcenter Amesim 交换数据。FMU 是以功能模拟接口 (FMI) 标准编写的时间相关模型。
通常，可以在 Simcenter Amesim 中定义时间相关系统。在系统中，您将添加 FMI 组件，该组件提供 Simcenter STAR-CCM+ 的接口。可以从 Simcenter Amesim 导出 FMI 库，然后将其导入 Simcenter STAR-CCM+。在协同仿真过程中，Simcenter STAR-CCM+ 与导入的 FMI 库交换数据，后者反过来又与 Simcenter Amesim 交换数据。
在此模拟中，对通过止回阀的流体流进行建模，其中线性弹簧控制阀板的位移。使用协同仿真技术，Simcenter STAR-CCM+ 对作用于板的流体力进行求解，而 Simcenter Amesim 根据流体力计算板位移。要在 Simcenter STAR-CCM+ 中考虑板位移，则使用用户自定义的顶点运动将 Simcenter Amesim 中的位移数据应用于 Simcenter STAR-CCM+ 重叠区域。由于板位移会影响流求解，因此在每个时间步进行数据交换。
以下列表概括了止回阀几何的特性：
- 阀碟直径：50 mm
- 阀碟质量：0.2 kg
- 阀碟位移上限：10.21 mm。此属性限定了板可以在指定方向移动的量。
- 弹簧刚度：2000 N/m

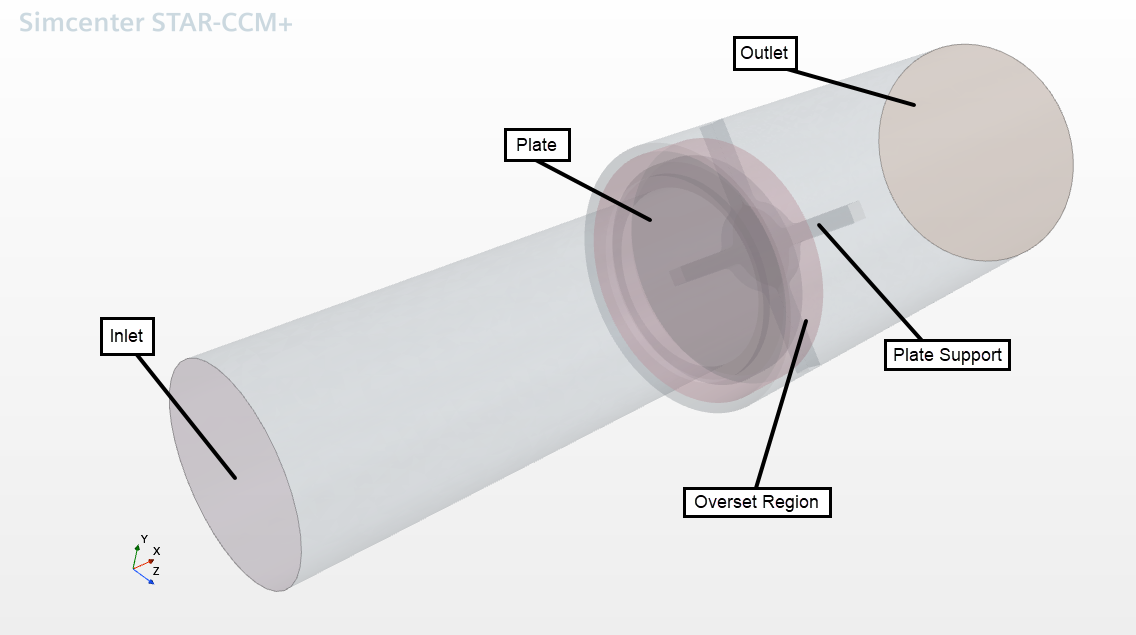

下列图像显示三维几何，并突出显示平板阀元件：
在本教程中，系统提供的模拟文件包含预定义对象，例如：
- 网格操作
- 用于在 Simcenter STAR-CCM+ 中求解物理的物理模型
- 初始条件（在物理连续体中和在入口边界处）
- 区域和边界
Simcenter Amesim 模型

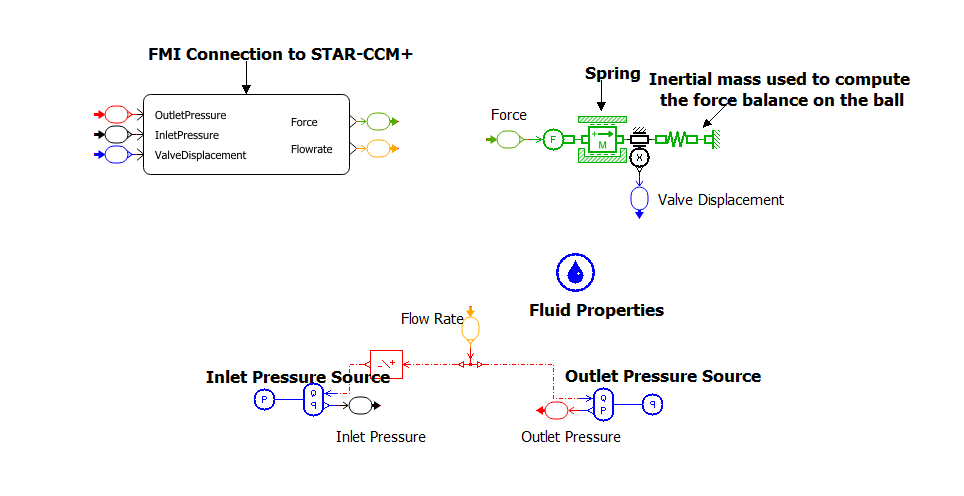

还提供完全设置的止回阀 Simcenter Amesim 模型：
Simcenter STAR-CCM+ 将质量流量数据发送给 Simcenter Amesim。Simcenter Amesim 控制止回阀两端的压降：

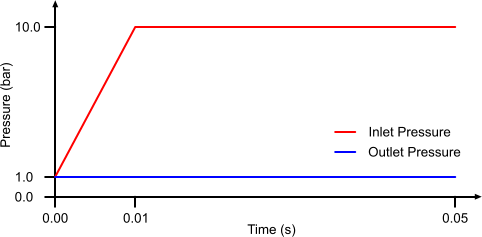

- 入口压力在第一个 0.01 秒内从 1 巴增至 10 巴，然后保持稳定在 10 巴。
- 在整个模拟中，出口压力恒定为 1 巴。
