映射表面和梁数据

要在 1D 梁和 Simcenter STAR-CCM+ 叶片边界之间交换数据，可以创建数据映射器。每个区域都需要一个映射器。将映射器分配给相应区域时，Simcenter STAR-CCM+ 会自动定义每个数据映射器的源、目标和函数。

要将叶片边界处计算的场插值到其梁对应物，可创建表面数据映射器：
  1. 右键单击工具 > 数据映射器节点，然后单击新数据映射器 > 表面数据映射器。
  2. 右键单击表面数据映射器 1 > 目标指定，然后单击新建组 > 梁。

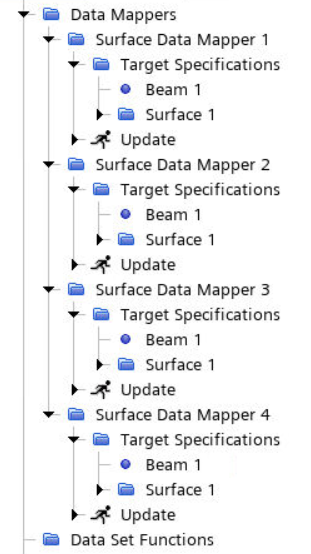

  3. 使用相同的方法，额外创建三个表面数据映射器：


将梁数据插值到 Simcenter STAR-CCM+ 中的相应边界，可创建梁数据映射器：
  1. 右键单击数据映射器节点，然后单击新数据映射器 > 梁数据映射器。

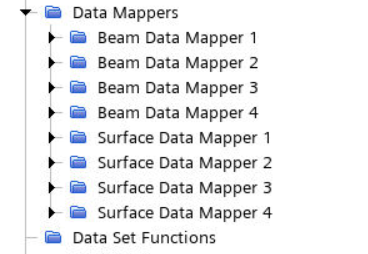

  2. 重复上一步骤，额外创建三个数据映射器：


  3. 多选四个梁数据映射器，然后激活使用初始网格属性。
  4. 此外，为四个梁数据映射器中的每个节点选择多选目标指定 > 表面 1 节点，然后激活使用初始网格属性。
要为每个梁映射器指定源和目标，创建以下场处理：
  1. 右键单击外部链接 > [转子 1] > 条件 > 场处理节点，然后选择新建 > 曲线到表面映射。
  2. 选择曲线到表面映射节点，然后设置下列属性：
    属性 价值
    源 梁 1
    目标 叶片 1
    映射器 梁数据映射器 1

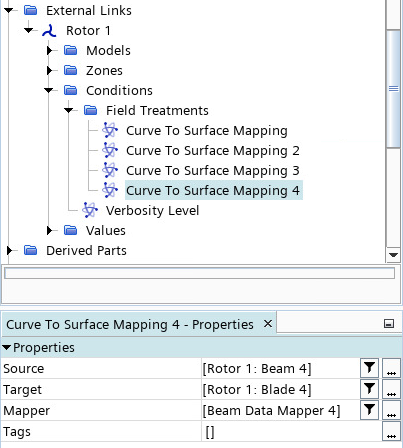

  3. 同样，创建叶片 2、3 和 4 的曲线到表面映射，并指定相应的区域，例如曲线到表面映射 2 从转子 1: 梁 2 映射到转子 1: 叶片 2（使用梁数据映射器 2）。


要为每个表面映射器指定源和目标，创建以下场处理：
  1. 右键单击场处理节点，然后选择新建 > 表面到曲线映射。
  2. 选择表面到曲线映射节点，然后设置以下属性：
    属性 价值
    源 叶片 1
    目标 梁 1
    映射器 表面数据映射器 1

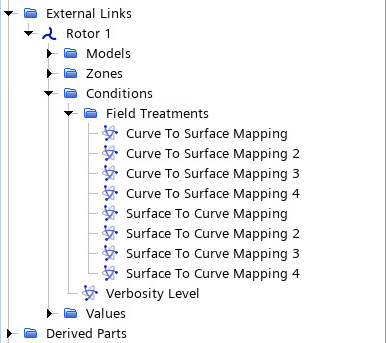

  3. 同样，为叶片 2、3 和 4 创建表面到曲线映射，并指定相应的区域。


  4. 右键单击转子 1 节点，然后选择创建外部部件。
    此操作使用外部梁区域填充区域节点。
  5. 保存模拟。
