FMU 协同仿真：温度控制器

Simcenter STAR-CCM+ 可以使用导入的 FMU 模型交换单值数据。FMU 模型是根据功能模型接口 (FMI) 标准编写的时间相关模型。

在此模拟中，可以对自动、双区域、气候控制系统的简化版本进行建模。在车辆中，自动气候控制可用于指定所需的温度。要达到此温度，系统将根据所需的温度和车辆中检测到的温度自动调整进气流量的温度。

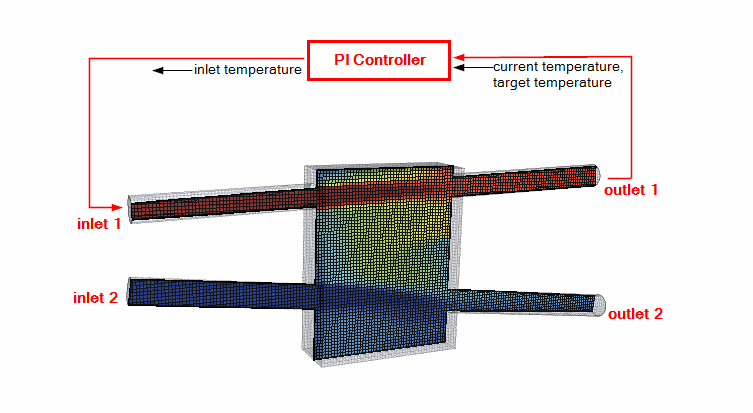

本教程中的几何由具有两个区域的简化舱室组成，每个区域都有一对入口和出口。气流在指定温度下进入入口。目标是通过调整其中一个入口的输入温度，使得其中一个出口处的温度达到 300 K 这一目标温度。

此模拟提供了在 OpenModelica 中准备的 PI（比例-积分）温度控制器的 FMU 模型（请参见）。

协同仿真过程中，Simcenter STAR-CCM+ 在监视选定出口处的温度时计算热求解。FMU 模型计算作为目标温度及 Simcenter STAR-CCM+ 中的当前出口温度的函数的最佳入口温度。Simcenter STAR-CCM+ 根据 FMU 计算的最佳温度更新入口温度。该循环将一直继续，直到出口温度收敛到目标温度。

主舱室的边界是绝热的。在其他入口和出口处，温度固定。
