协同仿真 API：杆阀
本教程演示如何使用 Simcenter STAR-CCM+ 协同仿真 API（应用程序编程接口），以便进行合作方程序与 Simcenter STAR-CCM+ 模拟的耦合。合作伙伴模拟对杆球阀在多相流作用下的动作进行建模。
通过 Simcenter STAR-CCM+ 协同仿真 API 进行的协同仿真的方式与两个 Simcenter STAR-CCM+ 模拟之间的协同仿真相同。具体而言，协同仿真介于：
- 主 Simcenter STAR-CCM+ 模拟
- 合作伙伴模拟，即表示合作伙伴程序的 Simcenter STAR-CCM+ 模拟。
合作伙伴程序通过协同仿真 API 库设置 Simcenter STAR-CCM+ 表示并与它进行交互。
此教程对通过杆阀阀球和阀座之间开孔的水流和气流进行建模。提供的大量程序对球阀在流体力作用下的位置进行建模。流体模拟使用球阀程序的位置数据使阀球相对阀表面移动。

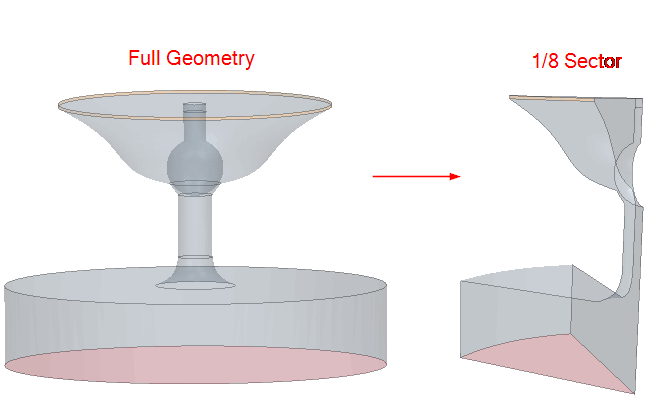

为减少模拟运行时间，可以仅对表示 1/8 完整几何的扇区建模：
在协同仿真过程中，球阀程序接收来自 Simcenter STAR-CCM+ 的拉力（压力加壁面剪应力）并返回阀球位移。一旦收到球阀位移，Simcenter STAR-CCM+ 应用网格变形，以相应地移动球阀表面。
