指定输入文件

1D 梁的变形和扭转在两个单独的文件中描述。运动文件包含沿叶片跨距的气动控制点处的位移信息。扭转表文件描述未变形叶片几何的跨度节距。

运动文件包含每个方位角的 78 个跨度气动控制点（由 nspan 指示）处的位移 ψ 。扭转表文件中的节距数据也在控制点处测量。对应 ψ = 0 ° 到 ψ = 360 ° 的测量值评估 361 个方位角（由 npsi 指示）。

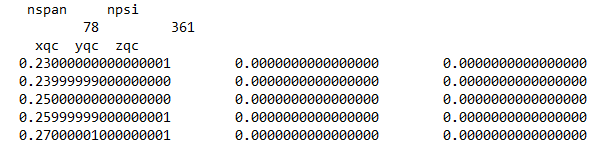

在运动文件中，控制点位置通过叶片四分之一弦信息描述：xqc、yqc 和 zqc 分别表示控制点 x、y、z 坐标。例如，运动文件中的前五个位置为：



对于给定方位角处的每个叶片四分之一弦位置，运动文件描述三个平移变形和三个旋转变形。前五个位置在 ψ = 180 ° 的变形如下所示：

PSI= 180.0，表示这是 ψ = 180 ° 处的位移数据。

为考虑叶片旋转和变形对流体网格的影响，Simcenter STAR-CCM+ 使用导入的运动文件作为网格变形的输入。流体网格随着转子旋转而调整，以响应导入的梁位移。扭转表文件以及运动文件中的旋转变形描述给定方位角每个控制点处的叶片节距。

要在 Simcenter STAR-CCM+ 中导入叶片扭转数据：

  1. 右键单击工具 > 表节点，然后选择新表 > 文件表。
  2. 在打开对话框中，导航至工作目录，选择 AFDD_blade_twist.csv 文件，然后单击打开。
要指定包含位移数据的输入文件：
  1. 选择外部链接 > 链接 1 节点，然后将其重命名为转子 1。
  2. 选择转子 1 > 值 > 输入文件节点。
  3. 选择目录属性，然后单击 （自定义编辑器）。
  4. 在保存对话框中，导航至工作目录，选择 AFDD_hart-II_motion.in 文件，然后单击保存。
  5. 选择值 > 欧拉角约定节点，然后将选项设为 X-Y-Z 轴旋转。
  6. 选择输出文件节点，将文件扩展名设为 .out。
    在模拟过程中，Simcenter STAR-CCM+ 自动将内部边界数据（流体压力和壁面剪切应力）导出至此文件，并将其保存到工作目录。
要定义每次将内部边界数据导出至输出文件之间的间隔，可指定采样频率：
  1. 选择值 > 数据采样节点，然后将采样频率设为 1.0 度。
    默认情况下，起始采样和采样周期设为 0 和 360。因此，导出 ψ = 0 ° 与 ψ = 360 ° 方位角每变化一度的数据。
  2. 保存模拟。
