GT-SUITE 协同仿真：1D 耦合

本教程演示使用 Gamma Technologies 研发的发动机模拟代码 GT-SUITE 时协同仿真的典型工作流程。

在本教程中，Simcenter STAR-CCM+ 模拟进气歧管内的三维流体，这是 GT-SUITE 内建模的整体一维发动机分析的一部分。此发动机分析模拟转速为 3000 rpm、使用 Indolene 燃油的四缸、四冲程发动机，其中考虑了废气再循环 (EGR) 的作用。

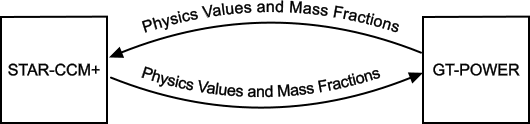

在协同仿真期间，Simcenter STAR-CCM+ 和 GT-SUITE 交换以下数据：

• 组分质量分数
• 密度（仅质量流量入口）
• 法向速度（仅质量流量入口）
• 压力（仅压力出口）
• 质量流量
• 温度

在每个时间步发生一次耦合（显式耦合方案）。Simcenter STAR-CCM+ 在耦合边界统一应用从 GT-SUITE 导入的数据。将数据发送回 GT-SUITE 之前，Simcenter STAR-CCM+ 会对采样体积的三维场求平均值，以提供从三维到一维模拟的数据转换。

在本教程中，从未耦合的 GT-SUITE 求解获取 Simcenter STAR-CCM+ 模拟的初始条件。

在协同仿真过程中，GT-SUITE 求解器先运行 20 个预先循环，然后将数据传输给 Simcenter STAR-CCM+，这可让 GT-SUITE 模型收敛至周期性稳定状态。耦合开始后，求解器在每个时间步为后续三个发动机循环交换数据。
