创建耦合区域

要在 Simcenter STAR-CCM+ 边界和外部文件中定义的梁结构之间交换数据，可以创建耦合区域。每个转子叶片需要两个区域 - 一个区域用于外部梁，另一个用于相应的 Simcenter STAR-CCM+ 边界。这些区域对在整个模拟过程中交换数据。

要创建外部梁区域：
  1. 展开转子 1 > 区域节点，然后将区域 1 重命名为梁 1。
  2. 选择梁 1，然后将区域类型设为曲线区域。
  3. 选择梁 1 > 条件 > 连续体节点，然后将连续体设为外部。
  4. 展开梁 1 > 值节点，然后设置以下属性：
    节点 属性 值
    坐标系 坐标系 基准 > 转子 CS
    半径 半径 ${Xblade_radius}
    扭转角度 方法 表格（扭曲角度）
    表格（扭曲角度） 表 AFDD_blade_twist
    表：数据 column0
  5. 创建第二个叶片的梁区域：
    1. 右键单击梁 1 节点，然后选择实例区域。
    2. 将梁 1 实例 1 重命名为梁 2。
  6. 再创建梁 1 区域的两个实例：一个称为梁 3，一个称为梁 4。


由于转子叶片相对于原点彼此间隔 90 度，因此指定每个梁区域的角度偏移。
  1. 选择梁 2 > 值 > 角度偏移节点，然后将角度偏移设为 90.0 度。
  2. 将梁 3 和梁 4 的角度偏移分别设为 180.0 度和 270.0 度。
要创建表示内部叶片边界的表面区域：
  1. 右键单击转子 1 > 区域节点并选择新建。
    默认区域类型表面区域适用于 Simcenter STAR-CCM+ 叶片边界。
  2. 将区域 1 重命名为叶片 1。
  3. 选择叶片 1 > 条件 > 连续体节点，然后将连续体设为空气。
  4. 选择叶片 1 > 条件 > 表面部件，然后将部件设为叶片 1 > 边界 > 叶片 1。
指定导出至输出文件的场。
  1. 展开叶片 1 > 已导出的场节点。
    默认情况下导出压力。
  2. 右键单击已导出的场节点，然后选择添加机械场 > 壁面剪切应力。


  3. 为第二个叶片创建表面区域：
    1. 右键单击叶片 1 节点，然后选择实例区域。
    2. 将叶片 1 实例 1 重命名为叶片 2。
    3. 选择叶片 2 > 条件 > 表面部件，然后将部件设为叶片 2 > 边界 > 叶片 2。

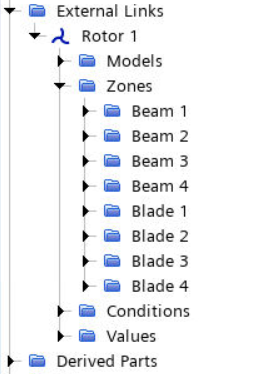

  4. 使用相同的过程，再创建叶片 1 区域的两个实例（一个称为叶片 3，另一个称为叶片 4），并分别将其部件设为叶片 3 和叶片 4 边界。


  5. 保存模拟。
