设置切割体单元网格生成器的尾流加密增长率

默认增长率和表面网格增长率控制尾流加密区域中的网格单元尺寸转换。

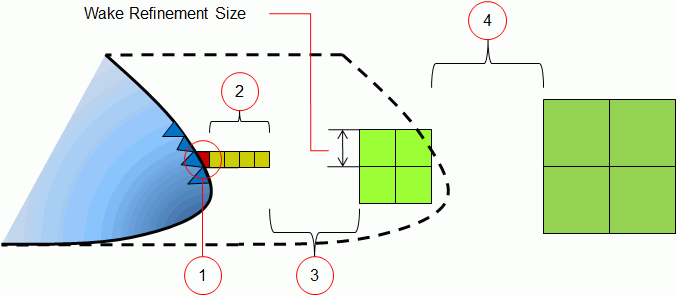

以下图示说明了增长率：

1. 以表面三角形化、自定义边界尺寸或自定义部件曲线尺寸中的较小者确定初始网格单元尺寸。
2. 表面网格增长率将为毗邻边界表面或部件曲线的一些层保持初始网格单元尺寸。层数取决于其他网格化属性和尾流区域的范围，因为网格生成器旨在实现网格单元尺寸的平滑过渡。例如，将表面网格增长率设为中等时，将至少为四个层保持初始切割体网格单元尺寸。
3. 默认增长率用于确定从初始网格单元尺寸转换为尾流加密网格单元尺寸的速度。之后，网格生成器将根据尾流加密区域的限制保持尾流加密网格单元尺寸。
4. 超出尾流区网格加密区域时，默认增长率将确定从尾流区网格加密网格单元尺寸转换为全局网格单元尺寸的速度。

要设置增长率：

• 选择自定义控制 > 值 > 尾流细化 > 尾流细化节点，然后设置表面网格增长率和默认增长率属性。
