导入的壳单元

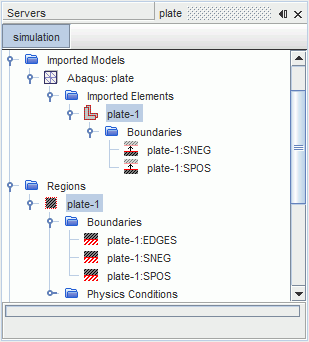

壳单元具有正面和反面。 将 CAE 模型导入 Simcenter STAR-CCM+ 时，壳单元将定义一个区域，且壳单元的表面作为边界存储在该区域内。

每个壳单元由导入的单元节点内的节点表示。

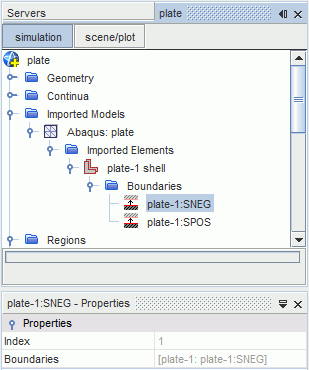

壳单元节点包含边界子节点，该子节点列出了壳的两个表面。

与壳正面对应的表面的后缀为 POS、SPOS 或 Front，具体取决于输入格式。 同样，与壳反面对应的表面的后缀为 NEG、SNEG 或 Back。 可通过对面上的节点编号应用右手定则找到正向。 如果右手手指朝向节点编号增加的方向环握住面，则拇指指向的方向为正向。

可按与导入的表面相同的方式，将壳表面用于基于文件的耦合。 映射到壳表面上时，必须确保映射到壳正确的一面。 不确定时，在映射导入的模型数据对话框的最近邻搜索约束组合框中激活检查源/目标面法线。 还可以可视化不同表面上法线的方向。 源面和目标面的法线彼此相对。
