导入的梁单元

梁单元是三维空间中的一维对象，通常用于对一个维度大于其他两个维度的 3D 结构进行建模。 此近似的基础是，相关物理量基本与主维度（即结构的长度）方向上的位置呈函数关系。 梁单元的横截面定义梁轮廓，并且其尺寸与梁长度相比可忽略不计。

梁单元有两个或三个节点表示，具体取决于用于其有限元公式的插值阶次。 应用弯矩、轴向力、扭矩或这些负载的组合时，梁单元将变形。

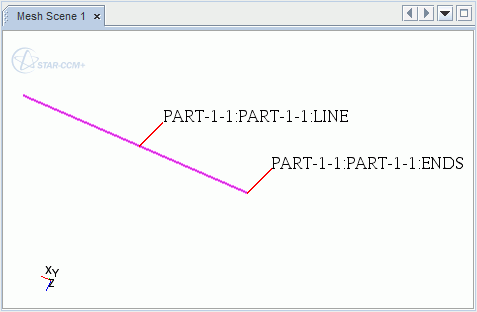

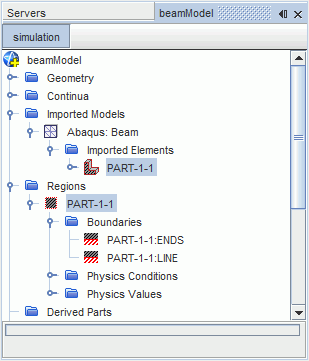

将 CAE 模型导入 Simcenter STAR-CCM+ 时，梁单元的体和端部将作为两个单独的边界存储在相关区域节点内。 梁体对应的边界名称的后缀为 LINE；梁端部对应的边界名称的后缀为 ENDS。

每个梁单元还由导入的单元节点内的节点表示。

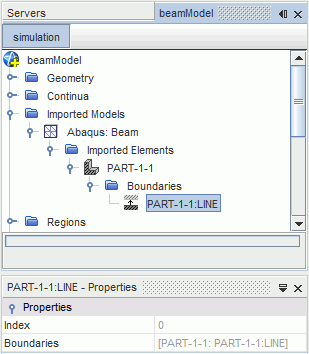

梁单元节点包含边界子节点，该子节点包含单个边界。 此边界表示位于关联区域节点下的端部和体边界。

可将流体拉力数据（压力和剪切力）从 Simcenter STAR-CCM+ 中的润湿表面作为力映射到导入的梁单元，并将映射的场函数导出至可读入第三方软件的外部文件。 还可将节点位移和旋转数据从导入的梁映射到 Simcenter STAR-CCM+ 中的润湿表面。 然后，网格变形可以使用位移和旋转数据使模型变形。 这些基于文件的耦合操作使用导入的 CAE 模型节点的弹出菜单执行。

[导入的梁] 属性

[导入的梁边界] 属性
