导入的体积单元

每个体积单元由导入的单元节点内的节点表示。

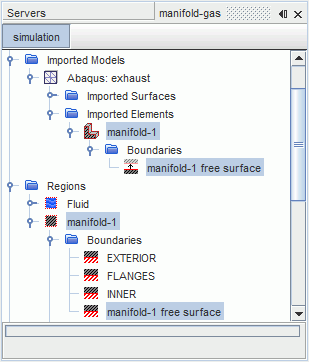

节点名称取决于在输入文件中指定的名称，例如下图中的 manifold-1(歧管-1)。

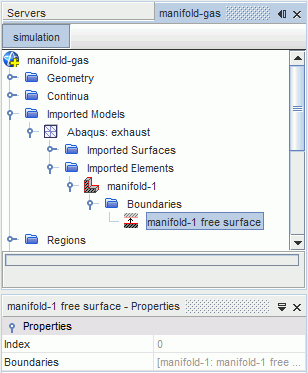

体积单元节点还包含边界节点，体积单元的抽取表面将显示在该节点下。

可通过导入的 CAE 模型节点，将区域温度数据从 Simcenter STAR-CCM+ 映射到导入的体积，然后将此温度导出至外部文件。 此文件可读入第三方软件，并用于定义整个体积的温度场。 此操作适用于基于文件的耦合，通过导入的 CAE 模型节点的弹出菜单执行。 导入时，Simcenter STAR-CCM+ 会自动抽取体积单元的自由表面。 可通过与导入的表面相同的方式，使用自由表面导入、导出和映射求解数据，以及进行可视化。
