合并和压印相邻零部件

生成适合 CFD 的面网格，压印相邻零部件，然后合并面和节点。

查看几何场景 1 中的所有零部件：

  1. 在网格生成工具栏中，单击 （启动表面修复）。
  2. 将几何部件设置为所有部件，然后单击确定。
  3. 在表面修复窗口顶部，激活全局选项卡，然后单击 （合并/压印单个或多个部件）。
  4. 在合并/压印选项组合框中，将压印模式设为自动化。
  5. 在零部件浏览器框中，单击发现对。
    零部件浏览器识别相邻的零部件对。大多数零部件对可通过使用“压印全部”立即压印。但对于制动钳和支架零部件，邻近接触面的表面以小角度接合。这些零部件需要用不同的设置来压印。
查看制动钳和支架零部件上以小角度接合的表面：
  1. 在合并/压印选项组合框内的零部件浏览器框中，从下拉菜单中选择制动钳和支架零部件。
    制造钳和支架零部件显示在几何场景 1 窗口中。
  2. 在可视化工具栏中，单击 （保存-恢复-选择视图），然后选择视图 > +X +Y +Z > 上 +Y。
  3. 使用 框线缩放工具查看下列区域：

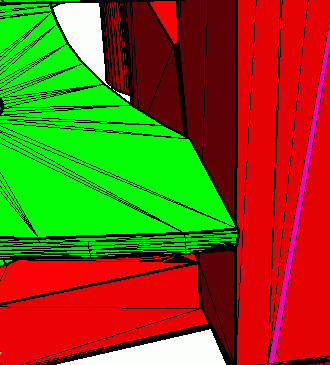

    制动钳和支架零部件上以小角度接合的表面如图所示。

  4. 在合并/压印选项组合框中，激活显示高级参数，然后设置下列属性：
    属性 设置
    合并角 20.0 度
    容差 0.3 mm
    为此类配对的相邻零部件设置小的合并角可防止非接触表面上的节点和面被错误映射。
  5. 单击压印对。
  6. 在“可视化”工具栏中，单击 （重置视图）。

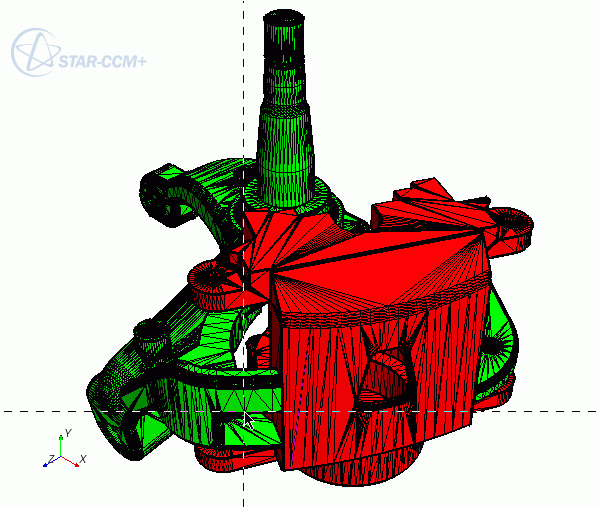

    制动钳和支架之间的合并表面突出显示在几何场景 1 窗口中。
  7. 在合并/压印工具组合框中，设置下列属性：
    属性 设置
    合并角 45 deg
    容差 0.3 mm
  8. 在零部件浏览器框中，单击停止，然后单击发现对。
    以此指定的合并角接合的零部件对被找到。
  9. 单击压印全部。

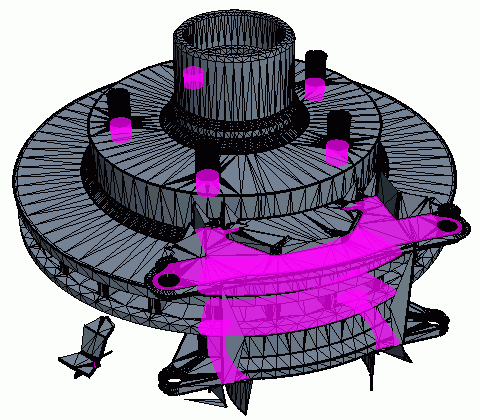

    其余接触零部件对的表面被压印并突出显示。此时所有零部件被共形连接，零部件之间的接触表面上的面被合并。

    仅合并和压印的零部件显示在几何场景 1 窗口中。
显示所有零部件：
  1. 在显示控制组合框中，单击 （显示所有面）。
