封闭间隙

将节点投影到一组面上以封闭间隙。

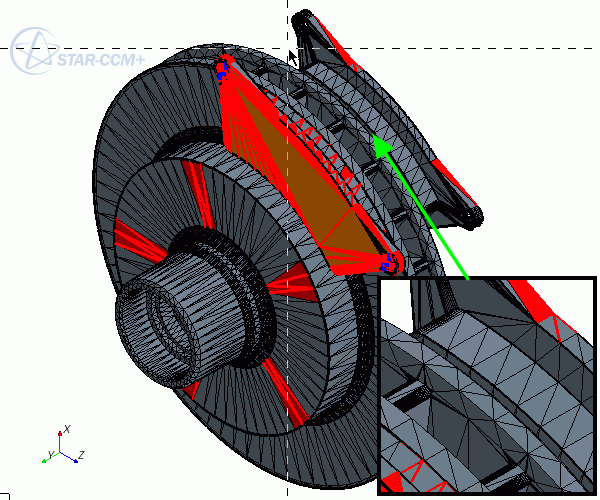

检查制动器总成几何，会发现刹车片与制动盘之间存在间隙。在本教程中，将使用 （投影选定节点）工具来封闭间隙。

选择所需的节点和面，然后投影节点：
  1. 在泄漏检测窗口顶部，确保表面修复选项卡处于活动状态。
  2. 在可视化工具栏中，单击 （保存-恢复-选择视图），然后选择恢复视图 > 视图 1。
  3. 在场景顶部附近的显示控制工具栏中：
    1. 单击 {23}{24}（隐藏所有面）。
    2. 单击 （显示部件表面的面）。
    3. 在显示部件表面对话框中，选择制动盘、下刹车片和上刹车片。
    4. 单击应用，然后单击关闭。
  4. 单击 {43}{44}（保存-恢复-选择视图），然后选择视图 > +X -Y +Z > 上 +X。

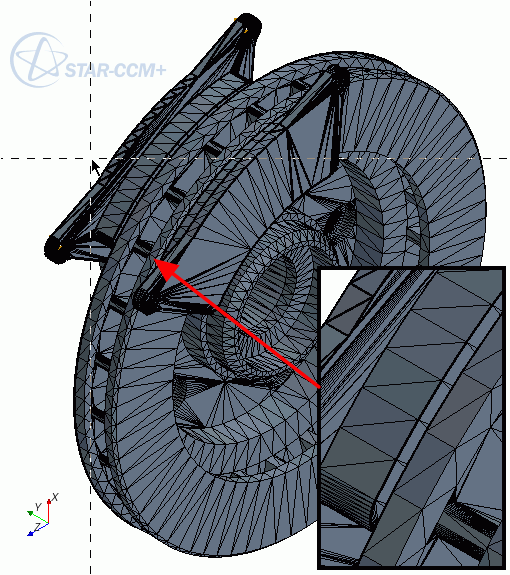

  5. 使用 （框线缩放）工具查看以下区域：


选择最靠近制动盘的刹车片表面上的所有面：
  1. 选择最靠近制动盘的刹车片表面上的一个面：


  2. 在场景左侧的选择控制工具栏中，单击 （多增长选择）按钮的分割按钮。

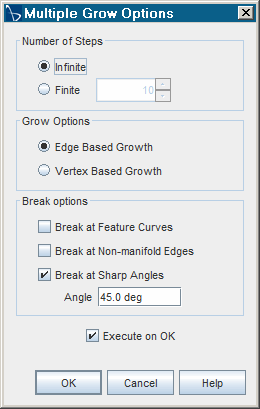

  3. 在多增长选项对话框中，激活在锐角处中断。


  4. 单击确定接受其余的默认选择。
    刹车片的表面即选定。
选择最靠近制动盘的刹车片表面上的所有节点：
  1. 在选择控制工具栏中：
    1. 单击 {73}{74}（选择关联节点）。
    2. 在场景底部附近的面按钮旁边，单击 （清除选定面）。
      面选项必须保持活动状态。
  2. 在可视化工具栏中，单击 {87}{88}（保存-恢复-选择视图），然后选择标准视图 > (+Y) 右。
选择制动盘表面上的面：
  1. 按住 <Ctrl>，然后双击刹车盘表面上的面。

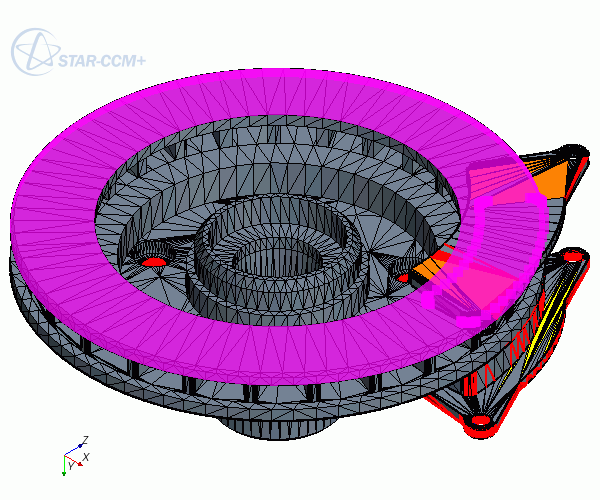

    相邻表面上刹车片的所有顶点和制动盘的面被选中：


将节点投影到面上：
  1. 在全局选项卡下的全局工具组合框中，单击 （投影选定节点）。
  2. 在投影选项原位对话框中，确保设置如下：
    属性 设置
    投影模式 映射至表面
    投影法 最短距离
  3. 单击投影节点。
    一个刹车片与制动盘之间的间隙已封闭。
继续封闭另一个刹车片与制动盘之间的间隙：
  1. 在场景底部附近，单击 （全不选）。
  2. 在“可视化”工具栏中，单击 （保存-恢复-选择视图），然后选择视图 > +X +Y +Z > 上 +X。
  3. 使用 （框线缩放）工具查看以下区域：


选择最靠近制动盘的第二个刹车片表面上的所有面：
  1. 按住 <Ctrl>，然后双击最靠近制动盘的刹车片表面上的一个面。


    刹车片的表面即选定。
选择最靠近制动盘的刹车片表面上的所有节点：
  1. 在选择控制组合框中：
    1. 单击 {135}{136}（选择关联节点）。
    2. 单击 （清除选定面）。
      面选项必须保持活动状态。
  2. 在{145}可视化{146}工具栏中，单击 （保存-恢复-选择视图），然后选择视图 > +X -Y -Z > 上 -Y。
选择制动盘表面上的面：
  1. 按住 <Ctrl>，然后双击刹车盘表面上的面。

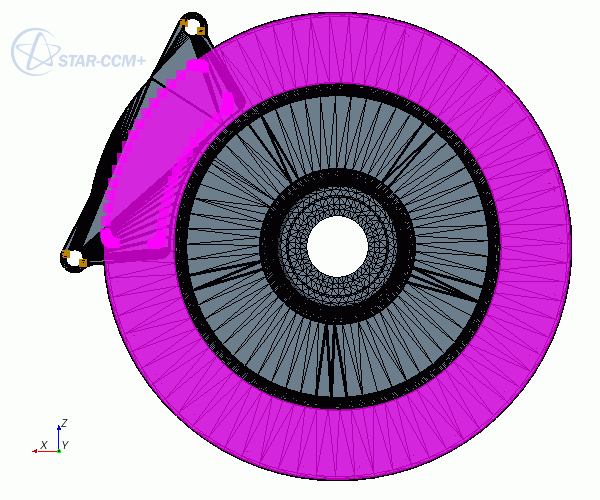

    相邻表面上刹车片的所有顶点和制动盘的面被选中：


将节点投影到面上：
  1. 在全局工具组合框中，单击 （投影选定节点）。
  2. 在投影选项原位对话框中，确保设置如下：
    属性 设置
    投影模式 映射至表面
    投影法 最短距离
  3. 单击投影节点。
    另一个刹车片与制动盘之间的间隙已封闭。

    穿孔面和面邻近度阈值显示劣化，因为现在有额外的面紧密接触而不相交。此问题已在压印表面的步骤中解决。

  4. 要退出表面修复模式，单击关闭。
