删除自由边：膨胀薄表面

使用偏移工具将零厚度表面转换为薄体。

不封闭特定体积的表面即会形成自由边。可以膨胀这些表面，以避免因自由边引起错误。

  1. 在编辑窗口顶部，确保修复选项卡处于活动状态。
  2. 在表面诊断对话框中，单击自由边（默认）诊断对应的绿色计数数值。

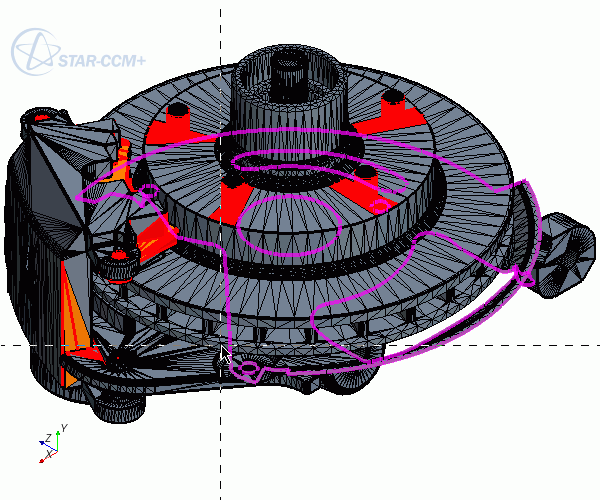

    所有自由边均在几何场景 1 窗口中突出显示。
围绕隔热板的自由边表明隔热板是薄表面。因此，膨胀薄表面形成体，以便删除自由边。

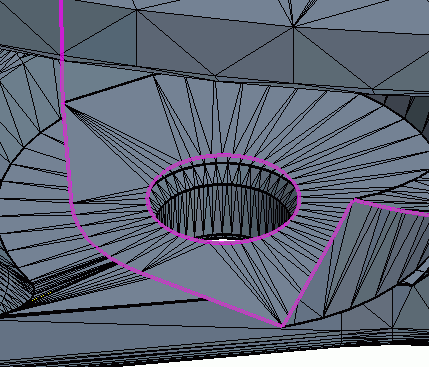

细看隔热板：

  1. 在可视化工具栏中：
    1. 单击 （保存-恢复-选择视图）。
    2. 选择恢复视图 > 视图 1。
    3. 单击 （框线缩放）。
      框线缩放选择工具在几何场景 1 窗口中呈现为两条相交线（一条水平、一条竖直）。
  2. 开始选择：
    1. 在以下所示的区域单击一次：


    2. 沿对角线向右下方移动鼠标指针，直至选定以下区域：


    3. 单击一次完成选择。
  3. 在编辑窗口顶部，激活全局选项卡，然后单击 （膨胀或平移选定面或边）。
  4. 重置选择：
    1. 在场景底部附近，停用选择的所有面、边和节点。
    2. 单击 （选择无），或同时按 <SHIFT> 和 <N>。
  5. 激活面选择。
  6. 在几何场景 1 窗口中，右键单击隔热板的一个面，然后选择：零部件（隔热板） > 选择。
  7. 在编辑窗口内的偏移面/边选项组合框中，设置下列属性：
    属性 设置
    偏移操作 膨胀
    厚度 0.001 m
    方向 + 法向
  8. 单击偏移。
    注操作时务必小心，只能单击偏移一次。如果单击超过一次，则会创建重复面，这可能会在执行布尔运算时引发问题。

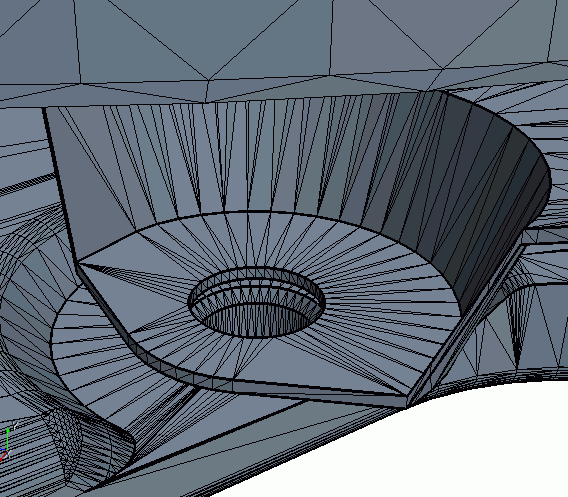

由于该隔热板是体而不是表面，因此它没有自由边。
