使用表面修复工具
表面修复工具可用于查找和修复导入的几何中存在的问题。
启动表面修复工具：
-
在网格生成工具栏中，单击
（启动表面修复）。
- 在几何零部件旁边的表面修复选项对话框中，单击选择。
- 在选择对象对话框中，确保选择所有零部件并单击确定。
- 在表面修复选项对话框中，单击确定。
-
在场景右侧的表面诊断对话框中，单击管理。
-
激活所有阈值，然后单击确定。
对话框将报告未通过每项检查的网格化面的数量。
-
依次单击各个阈值计数数值。

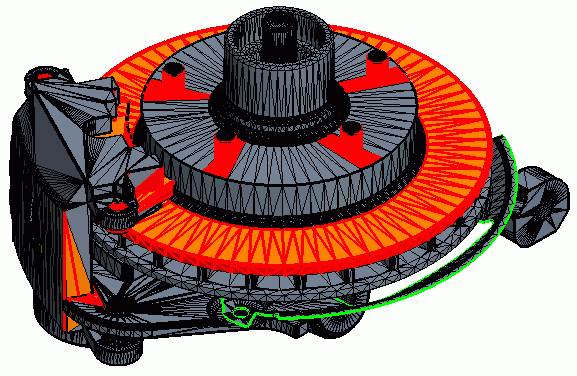

几何场景 1 窗口更新其内容，显示因各个阈值问题的存在而出现问题的所有面：
例如：
-
单击穿孔面（默认）阈值对应的红色计数数值。
几何场景 1 窗口将突出显示由于穿孔面而出现问题的所有面。
