在手动修复模式下检查表面网格质量

更详细地检查表面网格质量。

对网格重构的表面进行的可视检查显示这是高质量表面网格。由于表面网格的质量会直接影响体网格的质量，因此确保表面网格没有错误非常重要。
在手动表面修复模式下查看网格重构的表面。
  1. 在网格生成工具栏中，单击 （启动表面修复）。
  2. 在表面修复选项对话框中，设置以下属性：
    属性 值
    几何描述 Automated Mesh.Remesh
    几何部件 所有部件
  3. 在表面修复选项对话框中，单击确定。
    此时将显示表面修补窗口。
  4. 在表面修补窗口顶部，确保修复选项卡处于活动状态。

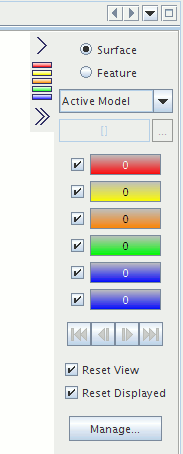

  5. 在表面诊断对话框中，单击管理。
  6. 激活所有阈值，然后单击确定。
    表面诊断对话框报告所有网格重构面均通过诊断检查。

    现在，您已获得具有高质量表面网格的几何，可与 Simcenter STAR-CCM+ 体网格生成器一起使用。

  7. 保存模拟。
