布尔运算

制动器组件有数个元件互相重叠或没有清晰地相交。使用布尔运算工具时，需要特别注意这些组件。

注可以单击可视化工具栏中的 （显示所有网格）或 （隐藏所有网格），具体情况取决于是否要查看网格。
修复重叠的隔热板和支架：
  1. 确保几何场景 1 激活。
  2. 在可视化工具栏中，单击 （保存-恢复-选择视图），然后选择恢复视图 > 视图 1。
  3. 仅查看隔热板和支架：
    1. 右键单击几何场景 1 > 表面 1 > 零部件，然后选择编辑。
    2. 在零部件对话框中，取消选择所有零部件。
    3. 选择隔热板和支架零部件，然后单击确定。
    仅选定零部件显示在几何场景 1 窗口中。
  4. 在“可视化”工具栏中，单击 （保存-恢复-选择视图），然后选择视图 > -X +Y +Z > 上 +Y。
  5. 使用 （框线缩放）工具查看零部件重叠区域：


  6. 选择几何 > 零部件 > 隔热板节点。

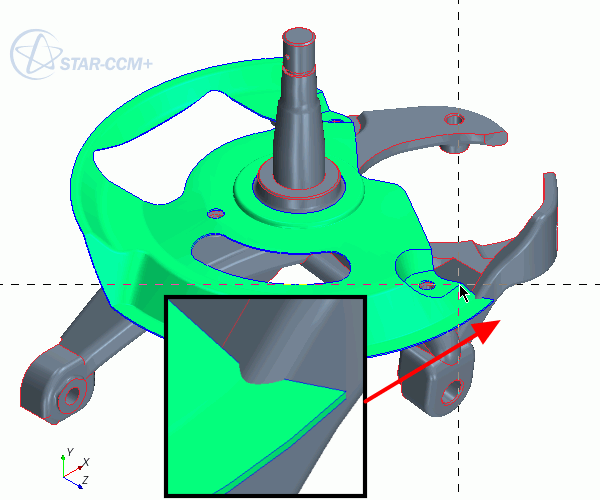

    隔热板在几何场景 1 窗口中突出显示，且显示了隔热板与支架的相交部位。

  7. 创建与支架不相交的新的减运算零部件：
    1. 同时选择几何 > 零部件 > 隔热板和支架节点。
    2. 右键单击一个选定节点，然后选择布尔运算 > 零部件减运算。
    3. 在零部件减运算对话框中选择隔热板作为目标零部件。
    4. 单击确定接受离散作为默认的布尔模式。
    由于几何已被修改，因此目前的操作基于网格化定义。
    隔热板零部件与支架零部件重叠的部分被删除，生成了一个新的减运算零部件，该零部件与支架零部件清晰地相交。
  8. 删除隔热板零部件。
  9. 将减运算节点重命名为隔热板。
  10. 在“几何场景 1”窗口中显示新的隔热板零部件：
    1. 单击并按住隔热板节点。
    2. 将该零部件拖动到几何场景 1 窗口中的一个位置。
    3. 在选择显示器对话框中，选择现有显示器 > 表面 1。
修复相交的制动盘和转子螺栓，为五个转子螺栓零部件和制动盘零部件创建新的减运算零部件。
  1. 在可视化工具栏中，单击 （保存-恢复-选择视图），然后选择视图 > +Y > 上 +X。
  2. 仅查看五个转子螺栓零部件和制动盘零部件：
    1. 在模拟树顶部单击场景/绘图。
    2. 编辑几何场景 1 > 表面 1 > 零部件节点，然后使五个 Rotor Stud(转子螺栓) 零部件和 Brake Disk(制动盘) 零部件成为活动零部件。
    3. 单击确定。
    仅选定零部件显示在“几何场景”窗口中。
  3. 选择相交的转子螺栓和制动盘零部件：
    1. 展开几何 > 零部件节点，然后同时选择五个转子螺栓节点。
    2. 在选定转子螺栓节点的同时，按住 <Ctrl> 并选择制动盘节点。
  4. 创建减运算零部件：
    1. 右键单击一个选定节点，然后选择布尔运算 > 零部件减运算。
    2. 在零部件减运算对话框中，将目标零部件设置为制动盘。
    3. 单击确定接受离散作为默认的布尔模式。
    一个新的减运算零部件出现在几何 > 零部件下。
  5. 删除几何 > 零部件 > 制动盘零部件。
  6. 将减运算节点重命名为制动盘。
  7. 在几何场景 1 窗口中显示新的制动盘零部件：
    1. 单击并按住制动盘节点。
    2. 将该零部件拖动到几何场景 1 窗口中的一个位置。
    3. 在选择显示器对话框中，选择现有显示器 > 表面 1。
