重构表面

产生适合体网格生成的优质面网格。

务必检查是否存在需要进行表面修复的其他问题并产生优质面网格，从而确保在整个体网格生成过程中不映射任何表面错误。

检查是否存在仍需要进行表面修复的表面：
  1. 激活修复选项卡。
  2. 在表面诊断对话框中，单击管理。
  3. 确保所有阈值均激活。
  4. 单击确定。
    仍有一些问题显示在表面诊断对话框中。
  5. 要查看面网格质量，请单击黄色计数按钮。
  6. 在可视化工具栏中，单击 （保存-恢复-选择视图），然后选择视图 > -Y > 上 -Z。

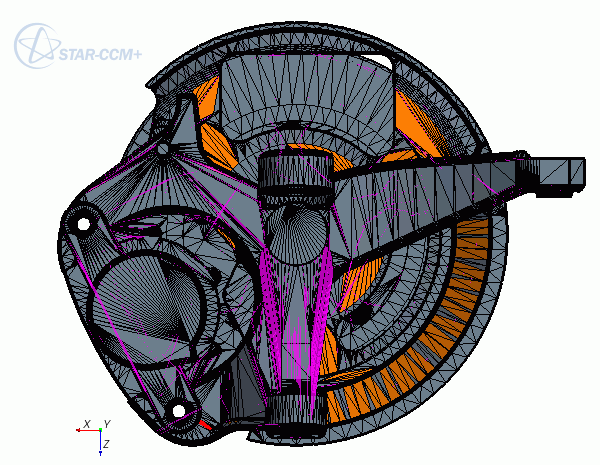

    在“图形”窗口中，劣质面会显示出来，尤其是制动器组件下部的面。大多数选定面呈现为薄面，带有锐角边。

    由于几何仍有网格化表面，当表面重构后，此问题可能自行消失。因此不需要进行进一步的手动修复来解决此问题。

  7. 要查看面接近，请单击橙色计数按钮。
    在“图形”窗口中，与其他面紧密接近的面将呈现被选定状态。大多数选定面位于制动器组件的隔热板部件上。紧密接近的面在某些情况下是潜在问题。但在本例中，隔热板部件接近几何的其他部分是有意为之。只要创建足够精细的网格，这一潜在问题就不成为问题了。
  8. 单击关闭。
  9. 单击“模拟”选项卡。
  10. 创建表面重构自动网格操作：
    1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 自动网格。
    2. 选择所有部件，然后激活表面重构。
    3. 单击确定。
  11. 编辑自动网格 > 默认控制，然后将基础尺寸 > 值设置为 0.01 m。
  12. 右键单击自动网格节点，然后选择执行。
  13. 查看重构表面：
    1. 右键单击图形窗口中的空白处并选择应用表示至显示器 > 自动网格重构。
    2. 在可视化工具栏中，单击 （显示所有网格）。
    制动器的下部再没有任何薄面或锐角面，这是因为网格化表面已被精细面网格取代。
