映射并导出至 TAITherm

可将 Simcenter STAR-CCM+ 中的求解数据映射并导出至导入的 TAITherm 模型。

将表面数据从 Simcenter STAR-CCM+ 映射至导入的模型时，可选择要导出数据的壳表面。 要执行此操作：

  1. 右键单击导入的模型 > [TAITherm 模型] 节点，然后选择映射数据 > 表面数据...
  2. 在映射导入的模型数据对话框中，将导入的表面设为某个壳表面，即前面和后面。
目前，只能使用映射对话框将热传递系数数据映射到 TAITherm 模型。 但如果要映射不同的场函数，可按照以下步骤手动创建数据映射器，得到场函数的完整列表：

可使用与其他 CAE 模型类似的方法将求解数据导出至 Radtherm。 还可以将网格和求解数据从 Simcenter STAR-CCM+ 导出至 TAITherm：

  1. 选择文件 > 导出... 打开导出文件对话框。

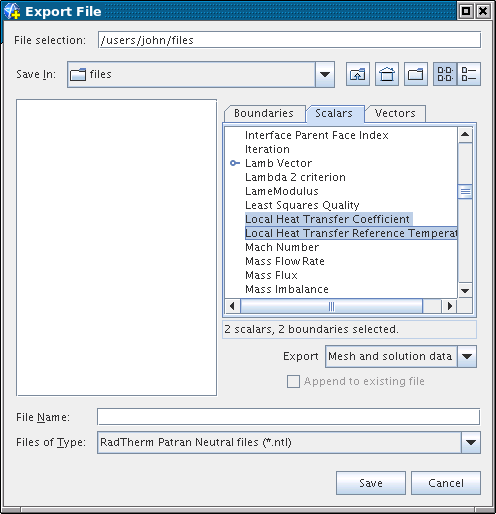

  2. 在此对话框中，按如下所示设置导出：
  3. 从文件类型下拉列表中选择 RadTherm Patran 中性文件 (*.ntl) 选项。
  4. 从边界选项卡中的列表中，选择相关的交界面边界。
  5. 切换到标量选项卡，然后从列表中选择局部热传递系数和 Local Heat Transfer Coefficient Reference Temperature(局部热传递系数参考温度)。 目前，只有这两个物理量支持以这种方式直接导出至 TAITherm。
  6. 输入输出文件名，然后单击保存。
    生成的文件即可导入 TAITherm。
