搜索工具工作流

搜索工具内嵌在表面修复工具中。

搜索工具的控件和选项位于图形窗口右侧的滑出面板中。 请参见表面修复用户界面：诊断面板。

要设置并运行搜索：

  1. 在滑出面板中，选择搜索。
    滑出面板将显示搜索选项。 现有的搜索过滤器将显示在此面板中。
  2. 单击管理以设置搜索过滤器。

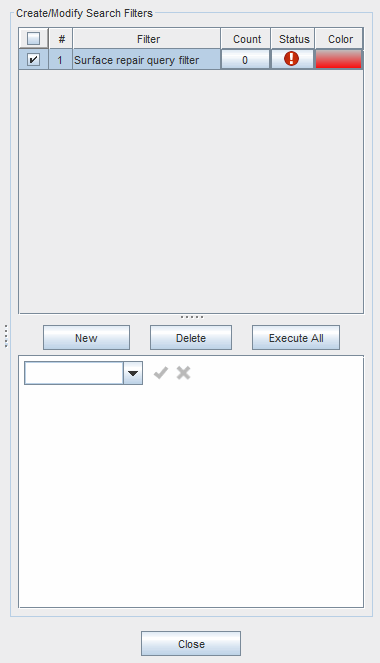

    此时将打开 Create/Modify Search Filters(创建/修改搜索过滤器) 面板。
  3. 要创建新过滤器，单击新建。
    一个空白过滤器会添加到该面板上半部分的列表中。 该面板的下半部分指定用于定义过滤器的谓词。

  4. 如果需要，通过双击显示过滤器名称的表行，将过滤器重命名为更具体的名称。
  5. 如果需要，单击颜色以选择不同的颜色。
    此选项控制图形窗口中与搜索过滤条件匹配的表面的颜色。
  6. 在该面板的下半部分的编辑器中，从下拉列表中选择谓词，如体积。


    一个谓词定义将添加到该面板下半部分的编辑器中。 该定义构成用于定义过滤条件的逻辑参数。 请参见过滤器和谓词参考。
  7. 定义搜索词。
    通常，在第一个下拉列表中定义根谓词，然后在第二个下拉列表中选择要搜索的几何零部件（称为分组机制，请参见过滤器和谓词参考：分组机制）。 如果选择的谓词需要范围和值（如体积），可能会提供其他选项。
    在许多情况下，可以使用查询工具帮助查找要在过滤器中使用的特定值。 例如，在搜索词中使用体积作为谓词时，可以选择定义车轮装配上的螺栓的所有面，使用 Volume of the Selected Faces(选定面的体积) 工具计算这些面包围的体积，然后在搜索词中使用此值。 有关补充搜索功能的查询工具的完整列表，请参见查询工具参考。 在以下示例中，螺栓定义为小于指定值的任何体积。


  8. 单击 （执行更改）完成搜索词。
  9. 如果需要，将更多搜索词添加到现有过滤器。
  10. 如果需要，创建并定义额外过滤器。
  11. 单击执行全部操作以运行搜索。
    如果要执行单个过滤器，单击所需过滤器旁边的状态图标。

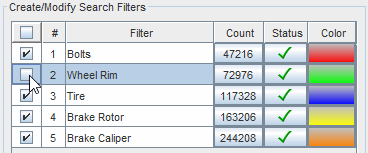

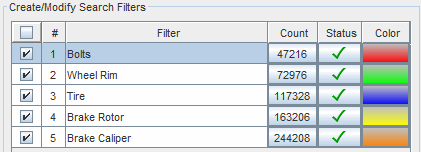

    每个过滤器的状态将更新。 与搜索条件匹配的面数将显示在每个过滤器旁边的计数列中。

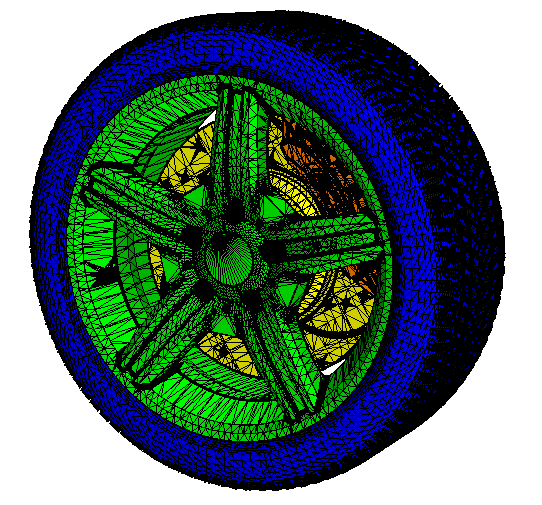

    在图形窗口中，与每个过滤器的搜索条件匹配的零部件面将显示为该过滤器的相应颜色。

  12. 单击特定过滤器的计数列下的数，以选择与过滤条件匹配的所有面。


  13. 可以采用与在表面修复工具中进行的任何选择相同的方式与选定面互动。
    适用于搜索工具的一些有用功能包括标签和根据选择创建新零部件。 例如，如果导入复杂装配的离散表面，并且某些组件在单个零部件中合并到一起，则可以通过右键单击表面并选择适当的选项来快速搜索和标识各个零部件，并对其进行标记。 将创建标签并存储在表面修复工具之外的模拟树中。
  14. 如果需要，可以激活/停用各个搜索过滤器。

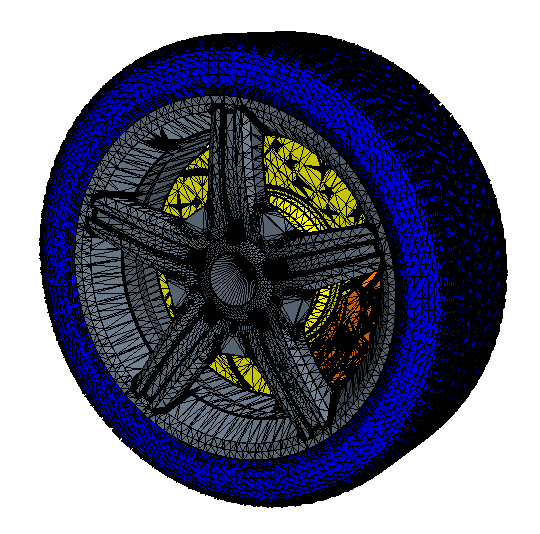

    在图形窗口中，与过滤条件匹配的面不再着色。 单击执行全部操作时，不会执行停用的过滤器。

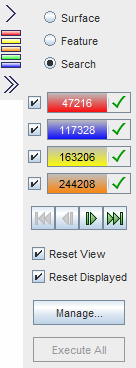

  15. 单击关闭以关闭展开的面板，并返回到滑出面板的总结视图。
    停用的过滤器不会显示在滑出面板的总结视图中。
