指定协同仿真的求解设置

定义的有限元模型包含所需的固体网格和材料属性。要指定求解器设置和边界条件，基于有限元模型创建模拟文件。

要创建模拟文件：
  1. 在 Simulation Navigator(模拟导航器) 面板中，右键单击 disc_fem1.fem，然后选择新建模拟...
  2. 在 New Part File(新建部件文件) 对话框中：
    1. 设置下列属性：
      组 属性 设置
      模板 名称 Simcenter Nastran
      新文件名 名称 disc_fem1_sim1.sim（默认）
      文件夹 将此属性设为工作目录中的 Simcenter 3D 文件夹。
    2. 单击确定。
  3. 在新建模拟对话框中，单击确定。

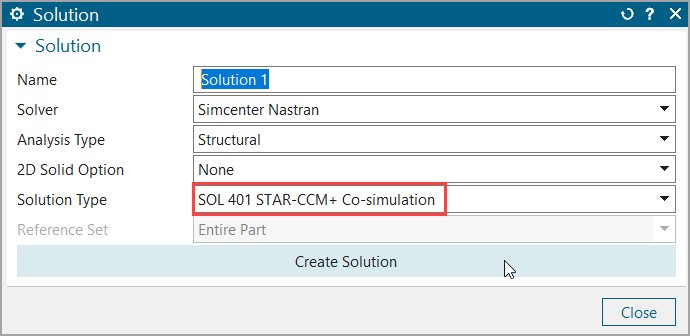

  4. 在求解对话框中：
    1. 将求解类型设为 SOL 401 STAR-CCM+ 协同仿真。
    2. 单击创建解算方案。
    3. 使所有其他设置保留其默认值，然后单击确定。

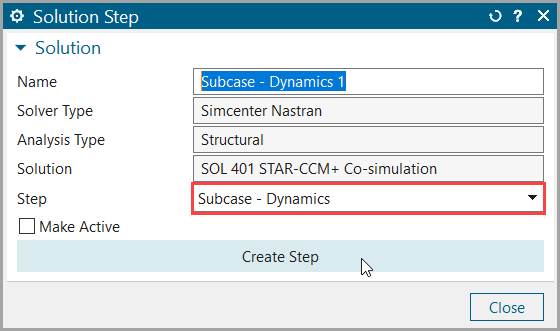

  5. 在求解步对话框中：
    1. 将步骤设为子工况 - 动态。
      FSI 模拟需要动态固体分析。动态分析包括惯性项，这有助于稳定耦合 FSI 求解。
    2. 单击创建步骤。
    3. 继续设置以下属性：
      组 属性 设置
      属性 Output Requests(输出请求) Structural Output Requests1(结构输出请求 1)
      Time Step Definition(时间步定义) 结束时间 0.1

      默认单位为秒。结束时间与 Simcenter STAR-CCM+ 模拟中的最大物理时间一致。
      增量数 100

      如果 0.1 s 内增量数为 100，则时间步为 0.001 s，这与 Simcenter STAR-CCM+ 模拟中的时间步一致。
    4. 单击“确定”。
  6. 选择文件 > 保存 > 保存，然后进行确认。
