指定耦合表面

要定义流体结构交界面，指定盘的哪些表面与 Simcenter STAR-CCM+ 流体边界耦合。

要指定耦合表面，创建协同仿真区域：
  1. 在 Loads and Conditions(负载和条件) 菜单中，选择 Simulation Object Type(模拟对象类型) > Co-simulation Region(协同仿真区域)。
  2. 在 Co-simulation Region(协同仿真区域) 对话框中：
    1. 将名称设为 FSI。
    2. 选择 Create Region...(创建区域...)


  3. 在区域对话框中：
    1. 将名称设为 FSI。

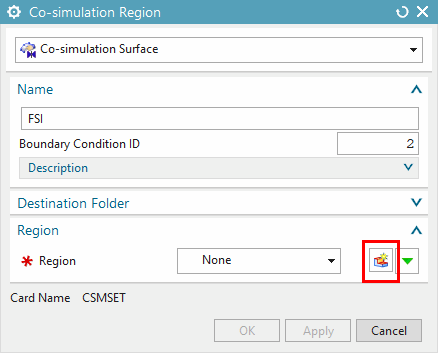

    2. 单击 RegionSet(区域集) 选择器 。

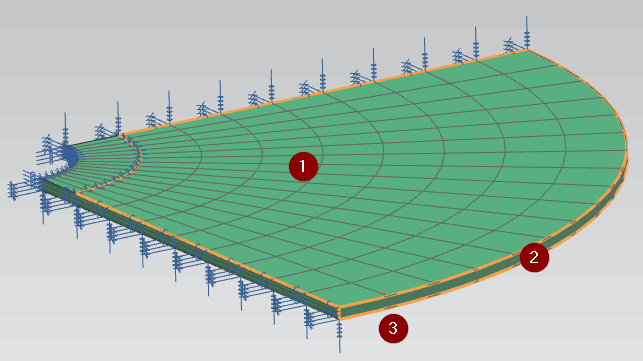

    3. 在图形窗口中，选择与流体接触的三个表面：

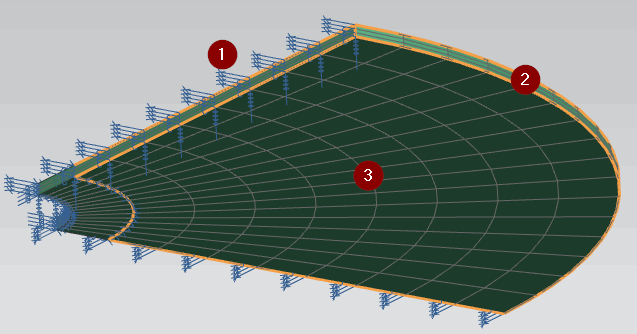

      其中，表面 3 与面 1 相对：

  4. 依次在区域对话框中以及 Co-simulation Region(协同仿真区域) 对话框中，单击确定。
