应用约束

固体应力分析要求约束固体零部件以防止不必要的刚体运动。在此项模拟中定义固定约束，模拟夹具使固体圆盘固定在位保持不动。对圆盘四分之一进行建模时，还可在代表对称平面的表面上定义对称约束。

要定义约束：
  1. 在 Simulation Navigator(模拟导航器) 面板中，右键单击 Constraint Container(约束容器) 节点，然后选择 New Constraint(新建约束) > Fixed Constraint(固定约束)。
  2. 在 Fixed Constraint(固定约束) 对话框中，单击 （Model Objects to Constrain(模型对象到约束)）。

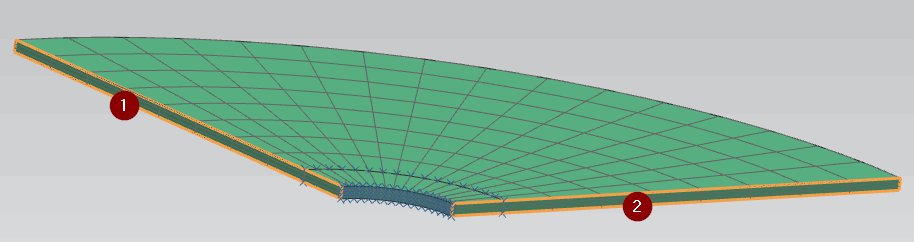

  3. 在圆盘几何上，选择以下两个表面：

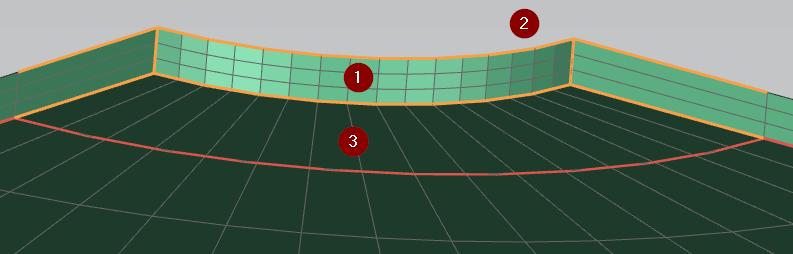

  4. 在圆盘几何上，还要选择标记为 3 的表面（此表面位于圆盘另一侧，在表面 2 的反面）：


  5. 在 Fixed Constraint(固定约束) 对话框中，单击确定。
要应用对称约束：
  1. 在 Simulation Navigator(模拟导航器) 面板中，右键单击 Constraint Container(约束容器) 节点，然后选择 New Constraint(新建约束) > Symmetry Constraint(对称约束)。
  2. 在 Symmetry Constraint(对称约束) 对话框中，单击 （Planar Faces to Constrain(平面到约束)）。

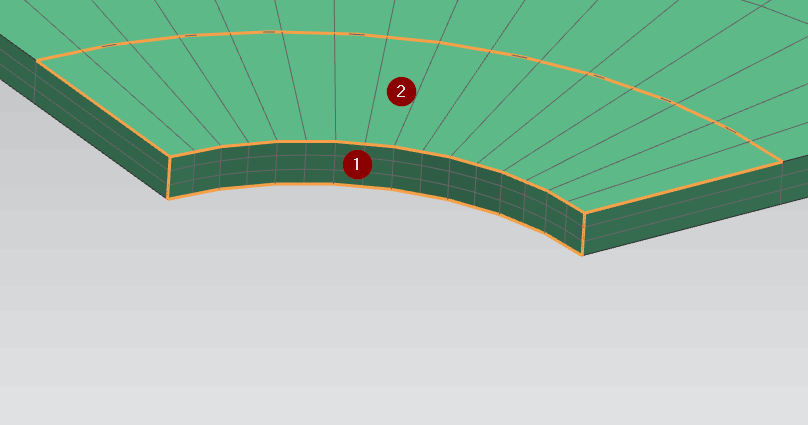

  3. 在圆盘几何上，选择以下两个表面：


  4. 在 Symmetry Constraint(对称约束) 对话框中，单击确定。
