在 Simcenter 3D 中导入固体几何

创建 Simcenter 3D 模型，并导入本教程提供的四分之一盘几何。

  1. 启动 Simcenter 3D。
要创建新模型：

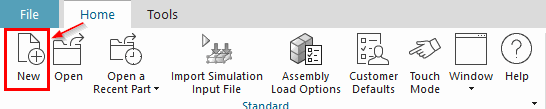

  1. 在主页标准菜单中，选择新建。

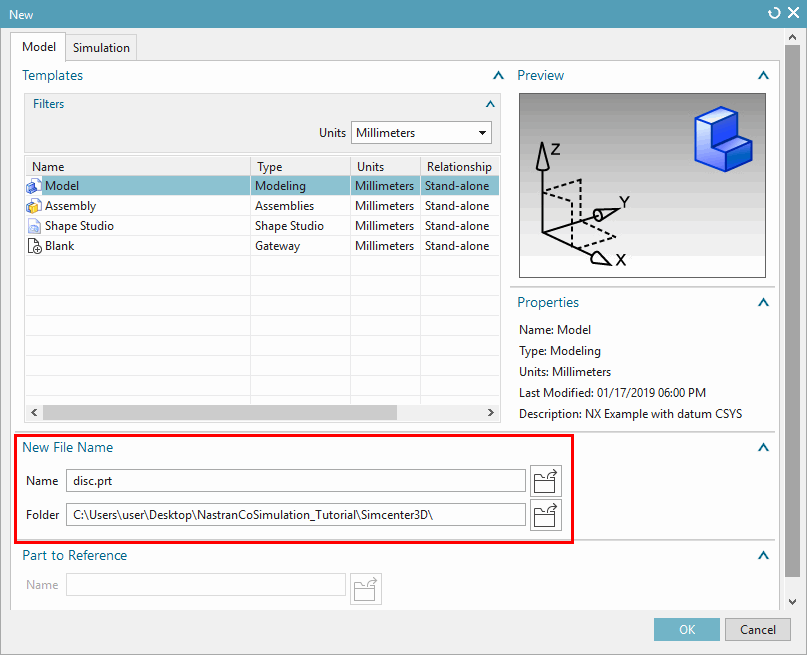

  2. 在新建模型对话框中：
    1. 确保选择模型选项卡。
    2. 确保选择模型模板。
    3. 将文件名称设为 disc.prt。
    4. 将文件的文件夹设为在工作目录中创建的 Simcenter3D 文件夹。


    5. 单击确定。
要导入盘几何：

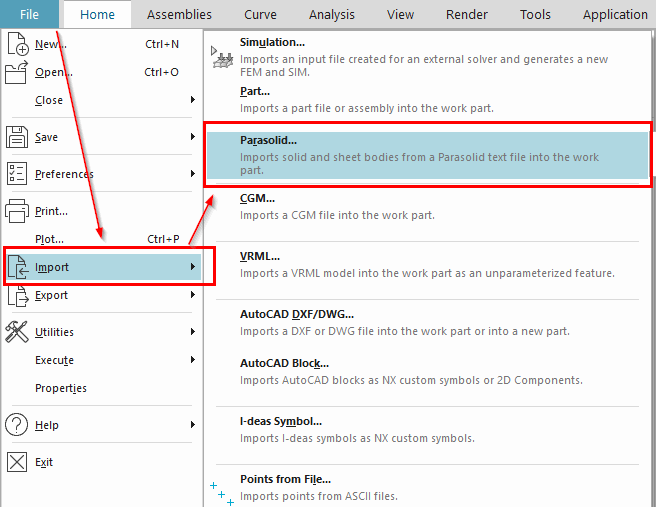

  1. 选择文件 > 导入 > Parasolid。


  2. 在 Import Parasolid File(导入 Parasolid 文件) 对话框中：
    1. 导航至在工作目录中创建的 Simcenter3D 文件夹。
    2. 将文件类型 设为 Parasolid Binary Files (*.x_b)(Parasolid 二进制文件 (*.x_b))。
    3. 选择 quarterDisc.x_b，然后单击确定。
    可以通过放大导入的盘检查几何。要旋转几何，使用鼠标中键。

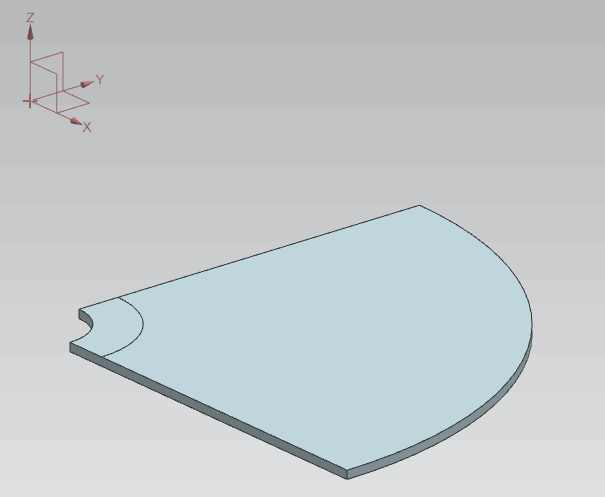

    盘几何显示如下：

  3. 单击文件 > 保存 > 保存。
