生成固体网格

在 Simcenter 3D 中，创建有限元模型，然后为固体盘生成网格。

要创建 Simcenter Nastran 有限元模型：

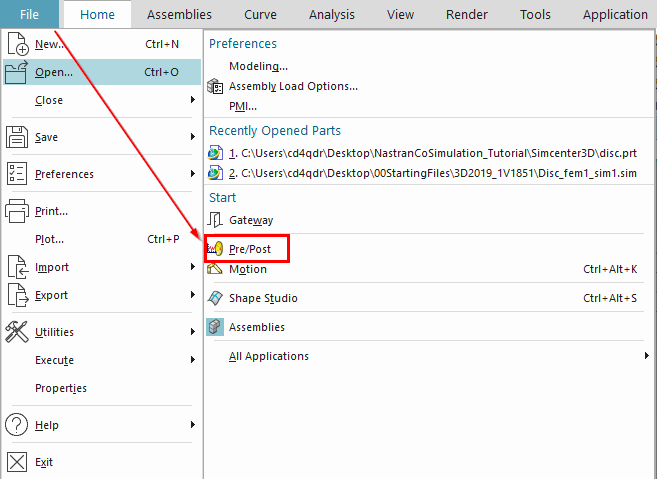

  1. 选择文件 > Pre/Post(预/后处理)。


  2. 在 Simulation Navigator(模拟导航器) 面板中，右键单击 disc.prt，然后选择 New FEM...(新建 FEM...)

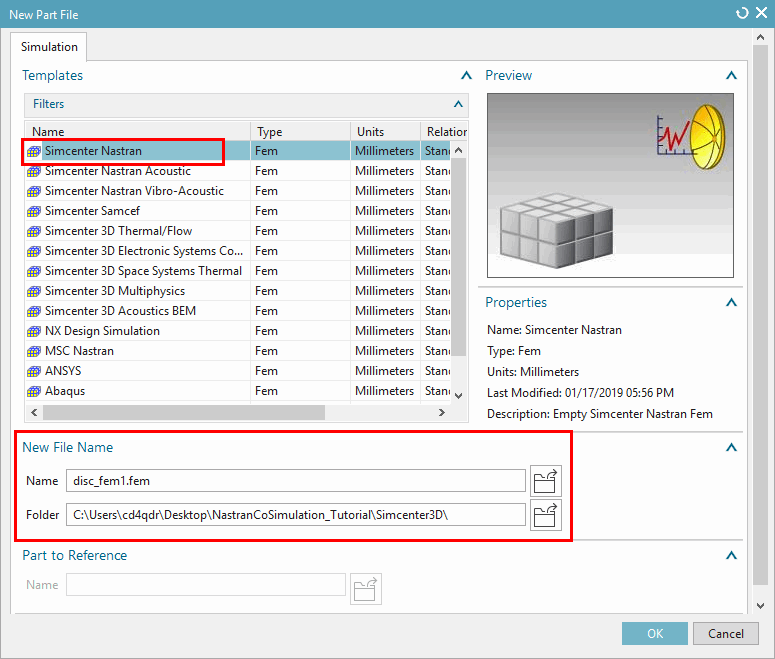

  3. 在 New Part File(新建部件文件) 对话框中：
    1. 选择 Simcenter Nastran 模板。
    2. 确保文件夹设为工作目录下的 Simcenter 3D 文件夹。
    3. 单击确定。


  4. 在 New FEM(新建 FEM) 对话框中，单击确定。
对于盘，可以生成六面体元素的网格。要获得六面体网格，可将四边形网格从一组源表面扫掠到一组目标表面，创建分成三层的盘厚度：
  1. 在“主页”>网格菜单中，选择 3D 扫掠网格。


  2. 在 3D 扫掠网格对话框中：

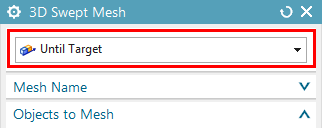

    1. 选择 Until Target(直至目标) 模式。

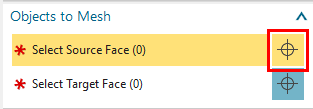

    2. 在 Objects to Mesh(要网格化的对象) 组合框中，单击 Select Source Face(选择源面) 选择器。

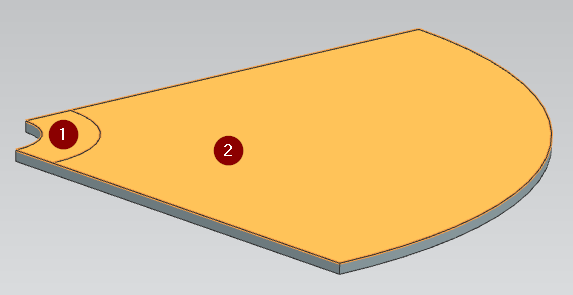

    3. 在图形窗口中，选择两个顶面。


    4. 在 Objects to Mesh(要网格化的对象) 组合框中，单击 Select Target Face(选择目标面) 选择器。
    5. 在图形窗口中，使用鼠标中键旋转几何，然后选择两个底面。
    6. 在 Source Mesh Parameters(源网格参数) 组合框中，激活 Attempt Free Mapped Meshing(尝试无约束映射网格化)，并将 Attempt Quad Only(仅尝试四边形) 设为 On - Zero Triangles(开启 - 零三角形)。
    7. 在 Wall Mesh Parameters(壁面网格参数) 组合框中，激活 Use Layers(使用层)，并将层数设为 3。
    8. 单击确定。
    网格如下所示，在厚度上分为三层：

  3. 选择文件 > 保存 > 保存。
