生成 Simcenter Nastran 输入文件

Simcenter Nastran 求解器需要一个带有 .dat 扩展名的输入文件，其中包含固体模型的详细信息。可以在 Simcenter 3D 中生成此文件。

要生成 Simcenter Nastran 输入文件：
  1. 在求解菜单中，单击求解。


  2. 在“求解”对话框中：
    1. 将 Submit(提交) 设为 Write Solver Input File(写入求解器输入文件)。
    2. 停用 Model Setup Check(模型设置检查)。
    3. 单击确定。

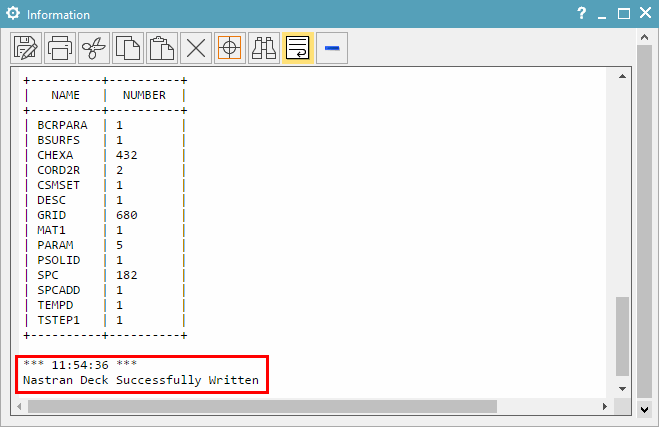

    完成后，Simcenter 3D 会显示以下消息：

    输入文件的副本将保存在工作目录下的 Simcenter 3D 文件夹中。

  3. 导航至 Simcenter 3D 文件夹。
  4. 将 disc_fem1_sim1-solution_1.dat 文件复制到工作目录下的 Nastran 文件夹。
  5. 保存并关闭 Simcenter 3D。
