抽取二维网格

本节介绍如何从现有三维网格的表面中抽取二维网格。此现有网格可以导入到 Simcenter STAR-CCM+ 中，也可以使用三维体网格生成器生成。

  1. 对于现有三维网格，检查要抽取的边界是否位于 Z=0 平面中。
    可以使用以下几种方式检查定位：
    • 要确保 Z 范围包括零，通过执行以下操作检查网格范围：
      • 在输出窗口中查看导出过程结果
      • 运行网格诊断报告并在输出窗口中查看报告

        请参见运行网格诊断。

    • 使用作为视图一部分附带提供的默认基准坐标系来创建新的几何场景。然后，可以目视确认 Z=0 平面的位置。请参见显示几何。

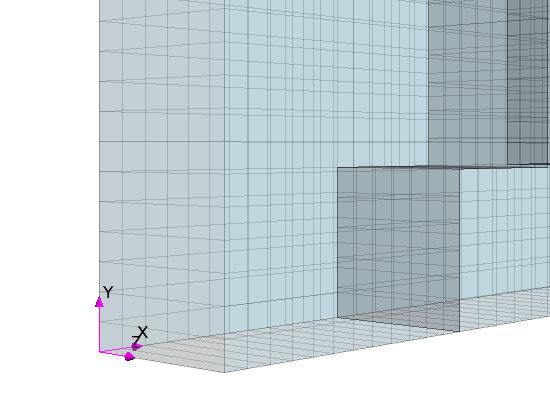

    以下示例显示了模型显示中附带提供的默认基准笛卡尔坐标系。可以看到，其中一个边界与 Z=0 平面对齐：

如果模型未正确定向，则旋转和/或平移模型，直到相关面位于 Z=0 平面上为止。如果边界位于 Z=0 平面附近，但未完全位于其上，则可以将边界节点投影至该平面。

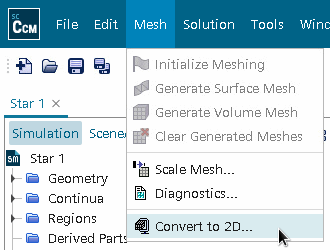

  1. 将要抽取的边界定位到所需位置后，通过选择网格 > 转换为二维... 来转换网格。

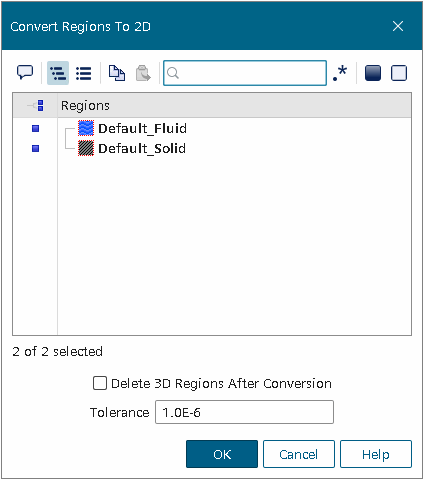

    此时将打开将区域转换为 2D 对话框：

  2. 选择要转换的区域。打开转换后删除 3D 区域选项后，将自动删除选定要转换的原始区域。默认选项不会删除区域。
    容差值用于确定与要转换的网格边界 Z=0 平面之间的允许偏差。例如，如果选定 3D 区域的边界未完全位于 Z=0 平面上，则可以增加容差值以找到完整的边界平面。
  3. 按确定开始转换过程。

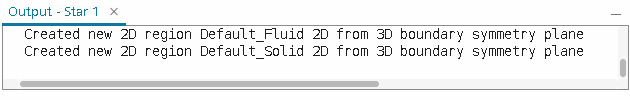

    转换完成之后，输出窗口中将报告结果，其中列出新区域和边界的名称，以及网格单元、面和节点的数量。

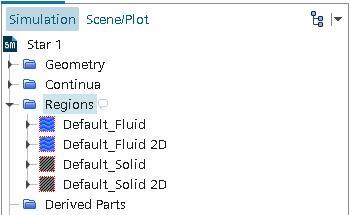

    模拟树也将更新，以显示新区域指定。每个转换的区域名称后将附加 2D 说明符，如下所示：

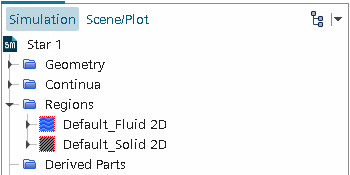

    如果已激活用于删除原始 3D 区域的选项，则仅保留新的 2D 区域：

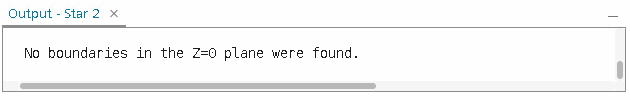

    如果 Simcenter STAR-CCM+ 在 Z=0 平面中找不到任何面，则输出窗口中的消息将报告未找到合适的边界：

备注：
  • 如果在 Z=0 平面中未找到边界面，则不执行任何操作。
  • Z=0 平面上具有面的每个不同边界将成为一个新的单独区域。
  • 抽取二维网格之后，将需要重构所有零部件显示器。
  • 即使已为长度选择不同的单位（例如，英尺或英寸），求解器也会将抽取的二维网格深度视为 1 米（轴对称情况下为 1 弧度）。对于不同的深度，可以手动补偿。
  • 如果仅创建部分二维网格，则可删除区域并使用更大的容差再次尝试（假设未删除原始 3D 区域）。
  • 如果原始 3D 区域具有关联的物理连续体，则为 2D 转换后的区域创建新的物理连续体。此外，如果 3D 空间模型对于原始物理连续体为活动状态，则空间模型在二维区域的新物理连续体中自动重置为 2D 模型。当前为连续体选择的所有其他模型也会转移到新连续体中。
