创建二维自动网格操作

通过使用选定的网格生成器，自动网格 (2D) 操作将生成 2D 网格。只能选择作了 2D 标记的部件作为自动网格 (2D) 操作的输入部件。

创建自动网格 (2D) 操作之前：
  1. 标识并标记 2D 零部件。请参见标识 2D 网格化的目标零部件表面
要创建自动网格 (2D) 操作：
  1. 右键单击几何 > 操作，然后选择新建 > 自动网格 (2D)。
  2. 在创建自动网格 (2D) 操作对话框中：
    1. 选择要从中创建 2D 网格的零部件。
    2. 选择体网格生成器：
      • 多边形网格生成器
      • 四边形网格生成器
      • 三角形网格生成器

      也可以选择可选的棱柱层网格生成器。

  3. 执行自动网格 (2D) 操作。

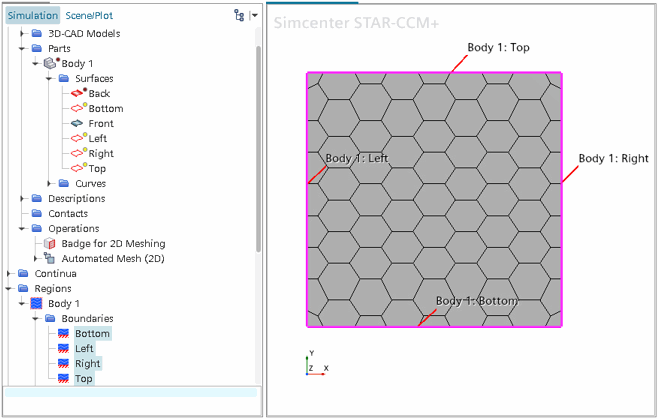

    将对标记为 2D 的零部件进行网格化。所有标记为 2D 边界的零部件表面均会创建边界。这些边界在 2D 网格内显示为边。

    注可以在 3D 和 2D 网格之间复制默认控制。
