在 3D-CAD 中搜索缺失的接触

要查找可能缺失的接触，可以在小于等于已定义接近度的距离范围内搜索重合的面。

  1. 打开接触对话框。

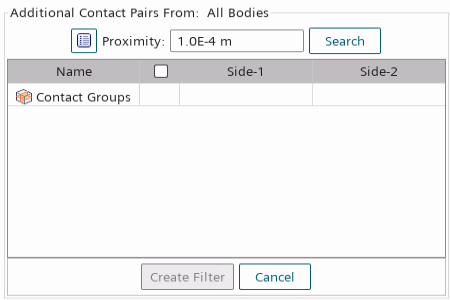

  2. 打开其他接触对来源：[选定输入] 表使用以下选项之一：
    • 要检查所有面和体对，单击 （搜索新的接触对）。
    • 要检查特定体或面对，激活现有接触对表中的相应复选框，然后单击 （搜索新的接触对）。
    • 要检查与一个或多个特征关联的输入体，在现有接触对表中，选择所需的表行，然后右键单击特征列并选择搜索选定特征以查找接触。
    • 要检查所有特征，右键单击接触组行中的特征列并选择搜索所有特征以查找接触。
    • 要检查特定特征，右键单击接触组行中的特征列并选择搜索特征：[特征名称]。
    当其他接触对来源：[选定输入]子面板打开时，可以通过激活和停用现有接触对表中的体和面对来修改输入体对，或使用右键单击选项选择一个或多个特征。只要对输入选择内容进行更改，其他接触对来源：[选定输入]表都将默认清空。如果在搜索发生后更改输入，搜索会自动更新。如果有大量体对，这可能需要一些时间。


    如果更改现有模型的同时其他接触对来源：[选定输入]子面板打开，该子面板则自动关闭。
  3. 要查看正在检查的体对，在其他接触对来源：[选定输入]子面板中，选择 （查看要搜索的体对列表）。
    检查体对时，如果在[要搜索的体对]对话框中发现不需要的或缺失的体对，则可以修改选择，方法是在现有接触对表中选择和取消选择所需的体对。每次更改选择时，该表都会自动更新以反映新选定的体对或特征。在修改体选择以进行接近度搜索时，可以让[要搜索的体对]对话框保持打开状态。
  4. 输入所需的接近值，然后单击搜索。

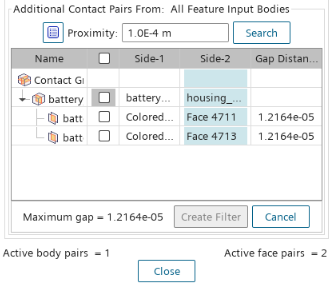

    搜索完成后，不重复的面对在接触对话框中自动选定，并在场景中高亮显示。Simcenter STAR-CCM+ 执行搜索所需的时间取决于许多项，包括模型的复杂性和要检查的体对数。因此，建议对正在检查的体对有所选择，因为在整个模型中检查单个接触可能需要较长时间。通过在进度条中选择 ，可以在执行过程中随时取消搜索。
  5. 要选择信息以显示在其他接触对来源：[选定输入]表中，右键单击表标题并在显示表列对话框中选择所需的表列。
  6. 使用接触显示选项检查潜在的其他接触。
    其他接触对来源：[选定输入]表的功能类似于现有接触对表。如果在表中选择任何面或体对，相应的对将自动在 3D-CAD 视图场景中高亮显示。通过在表中选择另一行或在表外取消按钮附近进行选择，之前的选择内容则取消。通过使用 Ctrl+Shift 可以选择多行。

    接触显示选项同时影响其他接触对来源：[选定输入]和现有接触对表。这包括过滤器、颜色、辅助场景和显示选项。

  7. 如果需要，创建包含选定接触面对的设计过滤器：
    1. 在其他接触对来源：[选定输入]表中，激活所需体或面对旁边的复选框。
    2. 选择创建过滤器。
      可以从其他接触对来源：[选定输入]子面板。可以使用这些设计过滤器作为输入内容，以创建新的压印面特征。
    3. 选择取消。
      当其他接触对来源：[选定输入]子面板打开时，无法创建新特征或编辑现有特征。此外，如果打开某个特征对话框，则无法激活其他接触对来源：[选定输入]子面板。
  8. 使用新的设计过滤器创建缺失的接触：
    1. 在 3D-CAD 模型树中，右键单击设计过滤器 > 设计过滤器 1，然后选择压印面。
    2. 在压印面对话框中，指定所需设置，然后单击确定。
      使用等于接近度的公差执行压印面特征时，由于查找其他接触算法与压印面算法之间存在差异，某些面对可能不会转换为接触。
  9. 检查新的接触：
    1. 在接触对话框中，单击 （恢复表）。
    2. 手动检查现有接触对表，或使用过滤器检查刚刚创建的接触是否包含在内。
  10. 在接触对话框中，单击关闭。
