了解尾流选项

每个节距的叶片属性


节距	在三维问题中以角度单位指定节距，在二维问题中以长度单位指定节距（Y 方向上的线性长度）。
叶片数	此属性定义对应于尾流的叶片排中的叶片数。如果在入口定义尾流，则需要上游叶片排中的叶片数。同样地，如果在出口定义尾流，则需要下游叶片排中的叶片数。

高斯尾流

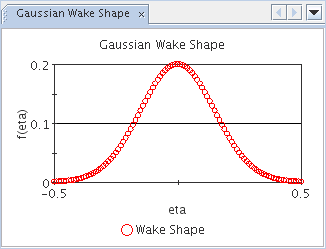

高斯尾流函数在 Eqn. (5055) 中定义。

属性


宽度	尾流宽度 $W$ 。此属性是分数尾流宽度，为无量纲数。例如，宽度 $W = 0.2$ 表示非稳态干扰的宽度（如尾流函数中定义）是节距的 20%。
缺陷	尾流缺陷 $D$ 。此属性是非稳态尾流函数的幅值，用于定义沿圆周方向的速度缺陷分布。例如，将缺陷 $D$ 指定为 0.2 时，表示非稳态尾流函数的幅值等于 $0.2 V$ 。其中， $V$ 为根据圆周方向上的所有网格单元面计算得出的平均绝对速度。
旋转速率	此属性定义对应于尾流的叶片排中的叶片角速度。如果在入口定义尾流，则需要上游叶片排中的角速度。同样，如果在出口定义尾流，则需要下游叶片排中的角速度。

Hodson 尾流

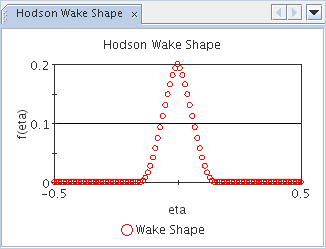

Hodson 尾流函数在 Eqn. (5056) 中定义。

属性


宽度	尾流宽度 $W$ 。此属性是分数尾流宽度，为无量纲数。例如，宽度 $W = 0.2$ 表示非稳态干扰的宽度（如尾流函数中定义）是节距的 20%。
缺陷	尾流缺陷 $D$ 。此属性是非稳态尾流函数的幅值，用于定义沿圆周方向的速度缺陷分布。例如，将缺陷 $D$ 指定为 0.2 时，表示非稳态尾流函数的幅值等于 $0.2 V$ 。其中， $V$ 为根据圆周方向上的所有网格单元面计算得出的平均绝对速度。
旋转速率	此属性定义对应于尾流的叶片排中的叶片角速度。如果在入口定义尾流，则需要上游叶片排中的角速度。同样，如果在出口定义尾流，则需要下游叶片排中的角速度。

正弦尾流

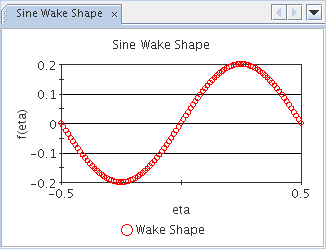

正弦尾流函数在 Eqn. (5057) 中定义。

属性


缺陷	尾流缺陷 $D$ 。此属性是非稳态尾流函数的幅值，用于定义沿圆周方向的速度缺陷分布。例如，将缺陷 $D$ 指定为 0.2 时，表示非稳态尾流函数的幅值等于 $0.2 V$ 。其中， $V$ 为根据圆周方向上的所有网格单元面计算得出的平均绝对速度。
旋转速率	此属性定义对应于尾流的叶片排中的叶片角速度。如果在入口定义尾流，则需要上游叶片排中的角速度。同样，如果在出口定义尾流，则需要下游叶片排中的角速度。

环形空间尾流数据

所选的表必须指定尾流速度场的圆柱分量以及压力和温度。对于三维情况，该表必须提供：

切向坐标
径向坐标
法向速度分量
切向速度分量
径向速度分量
温度
压力

通过使用节点属性，可将提供的表中的列标题映射到所需的物理量。在二维情况下，不需要径向坐标和径向速度分量。

环形空间尾流数据属性


环形表：θ	选择包含切向坐标的表列。
环形表：P	选择包含压力数据的表列。
环形表：Vn	选择包含速度法向分量的表列。
环形表：Vt	选择包含速度切向分量的表列。
环形表：Vr	选择包含速度径向分量的表列。
环形表：T	选择包含温度数据的表列。
环形表：R	选择包含径向坐标的表列。
空间尾流数据表	选择要使用的表。
曲线数	指定该表中的曲线数（径向或轴向带）。
每个曲线的数据点数	指定表内每个曲线的圆周方向的点数。
Number of modes to extract(要提取的模式数)	指定要根据表数据计算的傅立叶模式数。
旋转速率	此属性定义对应于尾流的叶片排中的叶片角速度。如果在入口定义尾流，则需要上游叶片排中的角速度。同样，如果在出口定义尾流，则需要下游叶片排中的角速度。

专家属性


尾流数据位置选项	确定尾流数据是位于边界上，还是偏移于边界。
	在边界	尾流数据位于边界处。
	在指定位置	尾流数据按尾流数据位置（在垂直于尾流边界的方向上应用）给定的量偏移。
尾流数据位置	尾流数据在垂直于边界的方向上从边界偏移的正或负距离。

线性空间尾流数据

所选的表必须指定尾流速度场的笛卡尔分量以及压力和温度。对于三维情况，该表应该提供：

X 坐标
Y 坐标
Z 坐标
速度的 X 分量
速度的 Y 分量
速度的 Z 分量
温度
压力

通过使用节点属性，可将提供的表中的列标题映射到所需的物理量。在二维情况下，不需要速度的 Z 坐标和 Z 分量。

线性空间尾流数据属性


线性表：P	选择包含压力数据的表列。
线性表：T	选择包含温度数据的表列。
线性表：Vx	选择包含速度的 X 分量的表列。
线性表：Vy	选择包含速度的 Y 分量的表列。
线性表：Vz	选择包含速度的 Z 分量的表列。
线性表：X	选择包含 X 坐标的表列。
线性表：Y	选择包含 Y 坐标的表列。
线性表：Z	选择包含 Z 坐标的表列。
空间尾流数据表	选择要使用的表。
曲线数	指定该表中的曲线数（径向或轴向带）。
每个曲线的数据点数	指定表内每个曲线的圆周方向的点数。
Number of modes to extract(要提取的模式数)	指定要根据表数据计算的傅立叶模式数。
旋转速率	此属性定义对应于尾流的叶片排中的叶片角速度。如果在入口定义尾流，则需要上游叶片排中的角速度。同样，如果在出口定义尾流，则需要下游叶片排中的角速度。

专家属性


尾流数据位置选项	确定尾流数据是位于边界上，还是偏移于边界。
	在边界	尾流数据位于边界处。
	在指定位置	尾流数据按尾流数据位置（在垂直于尾流边界的方向上应用）给定的量偏移。

尾流数据位置	尾流数据在垂直于边界的方向上从边界偏移的正或负距离。

尾流傅立叶系数

所选的表需要特殊格式。它指定非零傅立叶模式数来控制尾流，且列标题必须如下所示：

‘Pnr‘,‘VNnr‘,‘VTnr‘,‘VRnr‘,‘Tnr‘,

‘Pni‘,‘VNni‘,‘VTni‘,‘VRni‘,‘Tni‘

其中，上述每个列标题中的 n 对应于非零模式数，n 可以取值 1、2、3，依此类推。在上述列标题中，P、VN、VT、VR 和 T 是指压力、速度分量（法向、切向、径向）和温度。输入项 r 和 i 是指这些模式的实部和虚部分量。对于二维情况，将不需要 VR。此外，只要如上所述命名列，则列的显示顺序并不重要。

例如，如果要指定两个模式，则该表包含以下数据：

‘P1r’,‘VN1r‘,‘VT1r‘,‘VR1r‘,‘T1r‘,

‘P1i‘,‘VN1i‘,‘VT1i‘,‘VR1i‘,‘T1i‘,

‘P2r‘,‘VN2r‘,‘VT2r‘,‘VR2r‘,‘T2r‘,

‘P2i‘,‘VN2i‘,‘VT2i‘,‘VR2i‘,‘T2i‘

从此表中指定要使用的模式数时，可以使用 Simcenter STAR-CCM+ 指定大小为 0 到文件中存在的模式数之间的一个整数。对于上述双模式表示例，可以选择 0（表明“不使用文件表中的尾流数据”）、1（“仅使用该表中的第一个模式”）或 2（“使用该表中的两个模式”）作为模式数。

属性


傅立叶系数表	选择要使用的表。
Number of modes to use(要使用的模式数)	从表数据中指定要使用的模式数。
旋转速率	此属性定义对应于尾流的叶片排中的叶片角速度。如果在入口定义尾流，则需要上游叶片排中的角速度。同样，如果在出口定义尾流，则需要下游叶片排中的角速度。

专家属性


尾流数据位置	指定尾流表数据的空间位置。
尾流数据位置选项	确定指定尾流数据的位置。
	在边界	尾流数据位于边界处。
	在指定位置	尾流数据位于除边界之外的空间位置。
