非反射选项

此边界条件是耦合流体模型的非反射选项的非稳态版本。

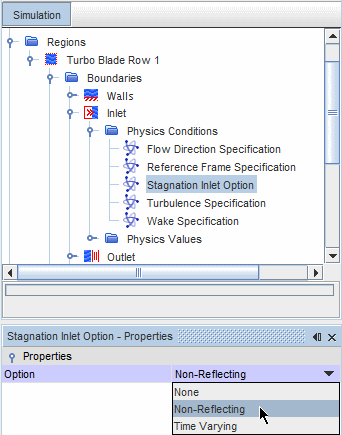

选择此选项将使“尾流指定”边界条件可用，该条件包含七个不同的选项用于指定尾流。

非反射选项属性


非反射选项	指定是否使用非反射选项。
	激活	使用非反射选项。
	停用	不使用非反射选项。

什么是非反射模式指定？

此边界值在激活“非反射选项”边界条件时自动激活，是耦合流体模型的非反射边界条件的倍频版本。此边界条件可防止将求解的虚假数值反射到求解域。

可以使用模式数属性指定要保留的模式数。指定的模式数需小于圆周方向上的网格单元数。

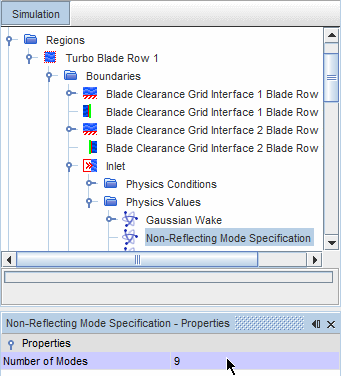

属性


模式数	指定要为非反射边界条件保留的模式数。指定的模式数需小于圆周方向上的网格单元面数。
