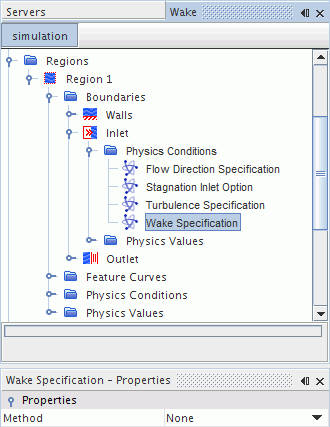

尾流指定

此节点可用于确定如何指定边界的尾流。

启用谐波平衡流和能量模型和“非反射选项”边界条件时，将激活此节点。



“正弦”、“高斯”和 Hodson 选项是主要用于学术的标准函数形状，而其他选项更常用于实际应用。

只能在入口边界或出口边界指定尾流。但是，Simcenter STAR-CCM+ GUI 不禁止同时在入口和出口边界输入尾流的值。

属性

方法 选择用于指定尾流的方法（标准形状之一或基于用户表数据的方法）。
无 对边界关闭此选项。不会在物理值节点下添加任何节点。
正弦 此选项使用标准正弦曲线处理不稳定性。选择此选项时，会将“正弦尾流”节点添加到物理值节点。
高斯 此选项使用标准高斯形状处理不稳定性。选择此选项时，会将“高斯尾流”节点添加到物理值节点。
Hodson 此选项使用标准 Hodson 形状处理不稳定性。选择此选项时，会将“Hodson 尾流”节点添加到物理值节点。
傅立叶数据 通过此选项，可以使用傅立叶数据添加非稳态压力、温度和速度。选择此选项时，会将“尾流傅立叶系数”节点添加到物理值节点。
环形空间数据 此选项用于在圆柱空间 （对于三维情况，则为 ）中添加非稳态压力、温度和速度。 (r,θ) (r,θ,z) 选择此选项时，会将“环形空间尾流数据”节点添加到物理值节点。
线性空间数据 此选项用于在笛卡尔空间 （对于三维情况，则为 ）中添加非稳态压力、温度和速度。 (x,y) (x,y,z) 选择此选项时，会将“线性空间尾流数据”节点添加到物理值节点。
