将零部件分配给二维区域
本节介绍如何将标记为二维的零部件分配给区域。
- 选择要分配给 2D 区域的。
-
右键单击其中一个选定的零部件，然后选择将零部件分配给区域。
标记为 2D 的零部件将分配给与未标记的零部件不同的区域。
- 将没有标记为 2D 的零部件分配给区域时，零部件上的所有零部件表面会按照将零部件分配给区域对话框中的指定分配给边界。
请参见区域布局工作流。

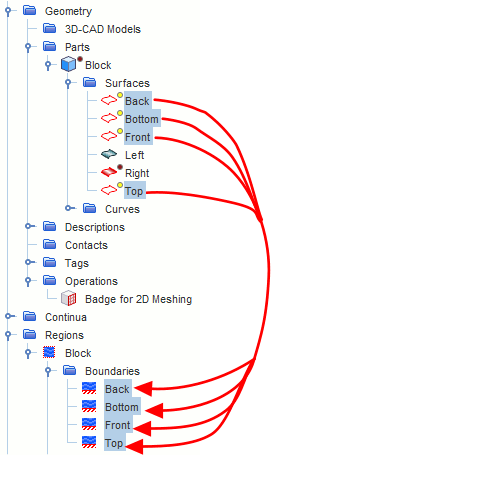

- 将标记为 2D 的零部件分配给区域时，只有标记为 2D 边界的零部件表面才会分配给边界。
不会为与 2D 区域断开的零部件表面创建边界。这些断开的边界将被忽略，因为它们没有任何边界条件且不是最终 2D 网格的一部分。
- 将没有标记为 2D 的零部件分配给区域时，零部件上的所有零部件表面会按照将零部件分配给区域对话框中的指定分配给边界。
