标识 2D 网格化的目标零部件表面

使用 2D 网格化标记操作，可标识需要 2D 网格的零部件表面。此操作将标识位于 Z=0 平面上的部件表面。如果任何部件表面只有一部分位于 Z=0 平面上，2D 网格化标记操作会失败。

要标识 2D 网格化的零部件：
  1. 创建 2D 网格化标记操作。
    可以创建任意数量的 2D 网格化标记操作，但一个零部件只能属于一个 2D 网格化标记操作。
    1. 右键单击几何 > 操作，然后选择新建 > 2D 网格化标记。
    2. 在创建 2D 网格化标记操作对话框中，选择生成 2D 网格所需的零部件。无需选择零部件表面，因为 Simcenter STAR-CCM+ 将自动标识位于 Z=0 平面上的零部件表面。
  2. 执行 2D 网格化标记操作。
    将标记零部件和零部件表面，并可用于选择自动网格 (2D) 操作，如下所示：

    = 可选为 2D 区域

    = 可选为 2D 边界

    注删除 2D 网格化标记操作时，将移除输入零部件和零部件表面中的标记。

了解 2D 网格化标记操作的结果

以下示例显示在执行 2D 网格化标记操作期间，如何标记简单三维方块零部件上的零部件表面。

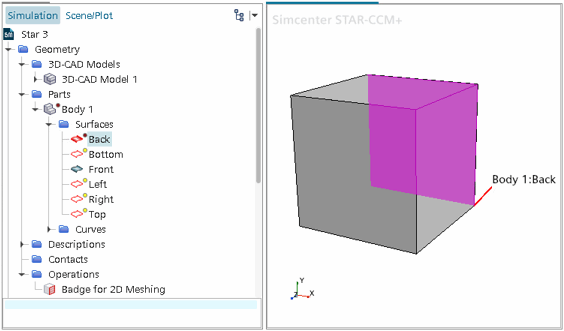

在分割为六个零部件表面的简单方块上，只有一个零部件表面可完全位于 Z=0 平面上。只有位于 Z=0 平面上的零部件表面将标记为 2D 区域。

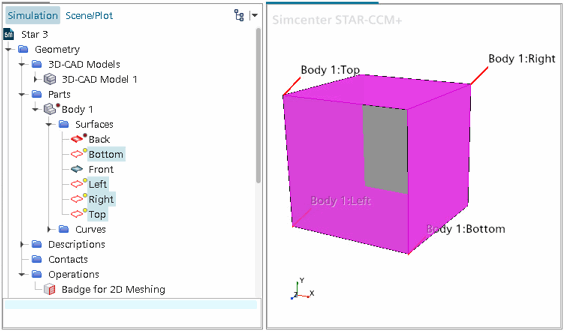

与 Z=0 平面上的零部件表面相连的四个零部件表面将标记为边界。这些位于 Z=0 平面上的零部件表面的边将形成包含最终 2D 网格的 2D 区域的边界。

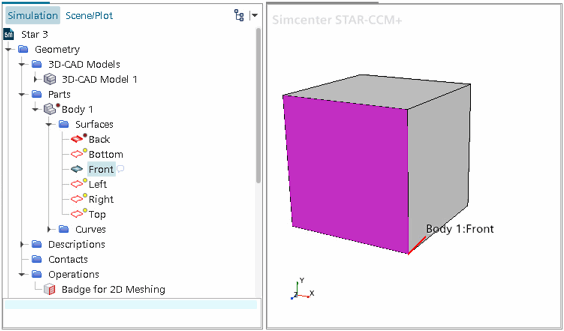

不会标记任何与 Z=0 平面断开的零部件表面。

包含标记的零部件表面的零部件也会显示标记。
