创建扫掠特征

扫掠特征和扫掠剪切特征的创建过程相同。要创建扫掠特征：

  1. 选择包含扫掠轮廓的草图。
    在要扫掠多个轮廓的情况下，可以使用扫掠面板添加更多轮廓草图。
  2. 在按住 <Ctrl> 键的同时选择包含扫掠路径的草图。
    注可通过在特征树中选择特征或在 3D-CAD 视图窗口中进行选择执行步骤 1 和 2。
  3. 执行任一操作：

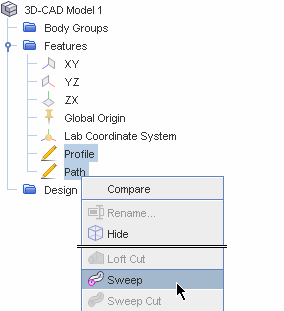

    • 在特征树中右键单击任一草图，然后选择扫掠。

    • 在 3D-CAD 工具栏中，单击 （扫掠）。
    • 在 3D-CAD 视图窗口中右键单击，然后选择草图 > 扫掠或扫掠剪切。
  4. 要添加到轮廓草图选择中，在轮廓草图框内单击，按 <CTRL> 并在图形窗口中选择更多轮廓。

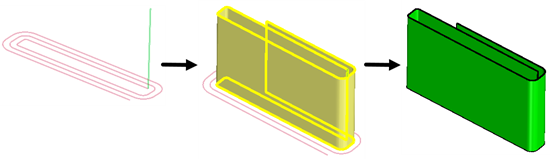

  5. 默认情况下，轮廓沿路径全长扫掠。可通过将方向类型更改为单向或双向，将扫掠限制为仅特定长度。例如，对于电池芯棒上的绕组层（这是确保棱柱型电芯所必需的），可以选择单向选项，然后按特定长度（长度 1）延伸轮廓。


  6. 输入扫掠参数。请参见扫掠面板。
  7. 可以使用导向草图对扫掠形状应用附加控制。请参见导向草图。

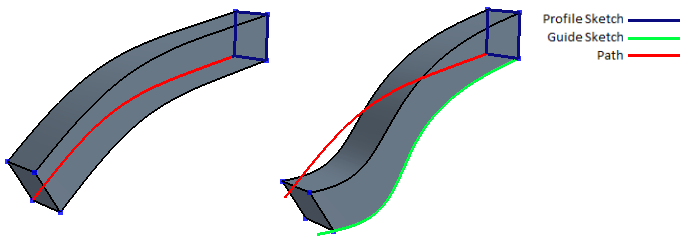

    下图显示了带有和不带导向草图的扫掠。

  8. 通过单击所需特征旁边的 （显示参数）按钮，显示要用作设计参数的任何属性。
  9. 单击确定。
