扫掠和扫掠剪切面板

使用以下属性控制扫掠或扫掠剪切特征的行为。

扫掠类型 为扫掠指定类型。
基本扫掠 通过沿指定路径扫掠轮廓曲线来创建实体或片体。
扫掠及放样 用于沿指定路径扫掠一条或多条轮廓曲线。
轮廓草图 指定一条或多条轮廓以沿路径扫掠。
路径草图 指定轮廓要遵循的路径。
方向类型 指定扫掠方向。
路径长度 沿整个路径扫掠轮廓，而不考虑轮廓在路径上的位置。
单向 用于沿指定长度朝一个方向扫掠路径。可以通过使用负值长度来反转扫掠方向。
双向 用于沿指定长度在两个方向扫掠路径。如果要沿两个方向进行扫掠，需要确保轮廓草图不在路径的起点或终点。

体类型 定义由操作生成的体类型。
固体 生成的体是闭合固体。
片体 生成的体是开放片体。
对齐 为扫掠指定对齐类型。用于控制轮廓的方向。
法向 创建面时保持轮廓和路径之间的角度。

并行 用于扫掠时保持轮廓方向不变。

弧长度

创建扫掠面时使用导向轮廓的弧长度和路径用于对齐。
参数

创建扫掠面时使用导向轮廓的参数和路径用于对齐。

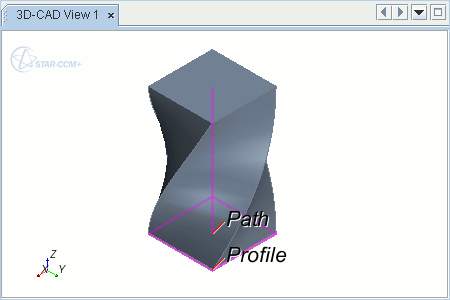

扭转角度 定义轮廓沿路径扫掠时旋转的角度。扫掠路径定义扭转轴，通过该轴，扭转可以从体的中心线偏移。

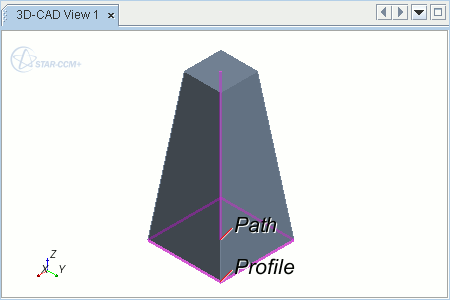

比例因子 定义特征沿路径扫掠时轮廓的放大或收缩。通过定义体的投影，相对于轮廓的扫掠路径位置可影响比例缩放的结果。比例因子 1.0 通过扫掠保持轮廓的原始比例。
缩放方向 轮廓中心 沿路径缩放几何体，其中几何体的缩放基于其轮廓中心。
比例因子小于 1.0 时将沿路径收缩几何体的轮廓。

比例因子大于 1.0 时将沿路径扩展几何体的轮廓。
路径 根据比例因子的值，朝向或远离路径以缩放几何体。
比例因子小于 1.0 时将几何体的轮廓朝向扫掠路径移动。

比例因子大于 1.0 时将几何体的轮廓远离扫掠路径移动。
体互动 按互动体的定义，指定扫掠特征创建的固体如何与相邻的其他体进行互动。
无 新体将添加到其自身上的体管理器。如果体与环绕体相邻或重叠，则不会发生更改。
合并 新体将与任何相邻或重叠的体合并；否则将添加到其自身的体管理器。
压印 拉伸体的边将压印在任何相邻或重叠的体上。执行操作时会创建部件接触。
要互动的体 指定与特征互动的体。
全部 特征与所有接触的体进行互动。
已选择 特征仅与选定体进行互动。在互动体组合框中单击，然后从 3D-CAD 视图场景中选择要进行互动的体。这些体以蓝色高亮显示。
移除冗余 可用于移除几何上的自由浮动边或节点。如果保持原样，这些项可能会影响网格生成。
边 移除冗余边。
顶点 移除冗余节点。
要切割的体 指定特征将切割的体。
全部 特征将切割所有体。
已选择 特征仅切割选定体。在切割体组合框中单击，然后从 3D-CAD 视图场景中选择要切割的体。这些体以蓝色高亮显示。
导向草图 可用于控制扫掠的形状。
必须满足以下条件才能使用该选项：
  • 所有导向线必须平滑（即低曲率）
  • 所有导向线必须与所有轮廓线相交并形成不同相交点的网格。例如，每条导向线仅与每条轮廓相交一次
  • 导向线不得与路径相交
  • 导向线不得与任何其他引导线相交

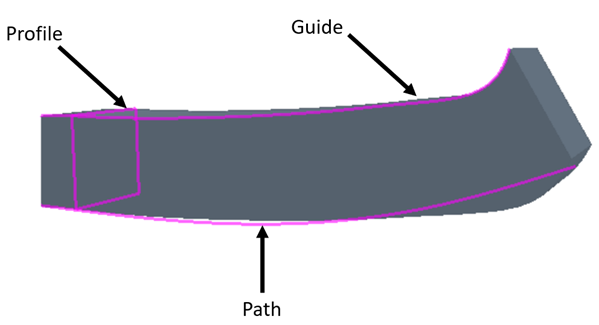

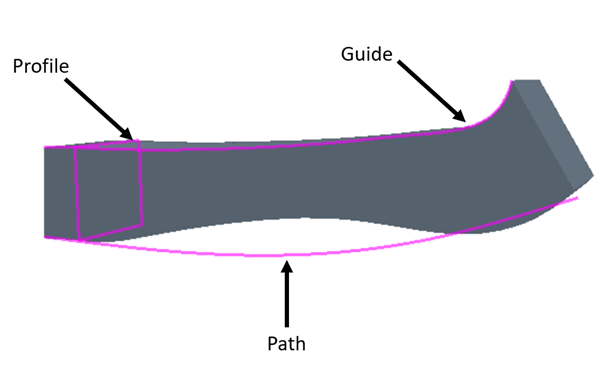

以路径为导向 激活时，路径会用作扫掠过程中的导向线与路径。
修剪导向曲线 激活时，导向线按第一个和最后一个轮廓修剪。只有第一个和最后一个轮廓之间的导向曲线部分可用于创建扫掠体。
