激活部件的表面准备工具

本节介绍如何激活表面准备工具。

要激活表面准备工具：

  1. 选择相应的部件节点（可以包括复合部件）。

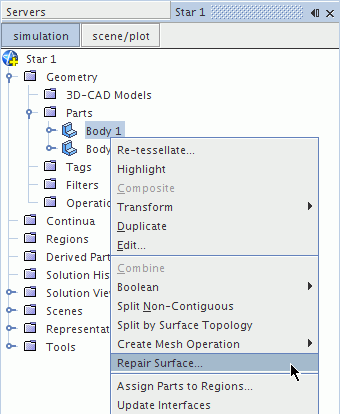

  2. 右键单击所选项，然后从弹出菜单中选择修复表面...：

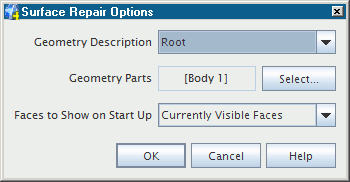

    此时将显示表面修复选项对话框：



  3. 可选：要使用名称或其他属性（如标签或元数据）选择特定部件，单击几何部件右侧的选择按钮，然后使用选择对象对话框中的过滤器选项。
  4. 单击确定。

出现表面修复选项卡，其中包含表面准备工具及其各种操作模式，标识如下：

如果部件进行了重新网格化，则对部件表面进行的任何修复都会丢失。丢失的修复包括在两个部件之间的交界面上创建更多面的任何压印操作的结果。因此，需在使用表面修复工具进行任何手动更改之前完成重新网格化。
