在 3D-CAD 中使用 2D 和 3D 曲线

可以在 3D-CAD 中导入并使用 2D 和 3D 曲线。

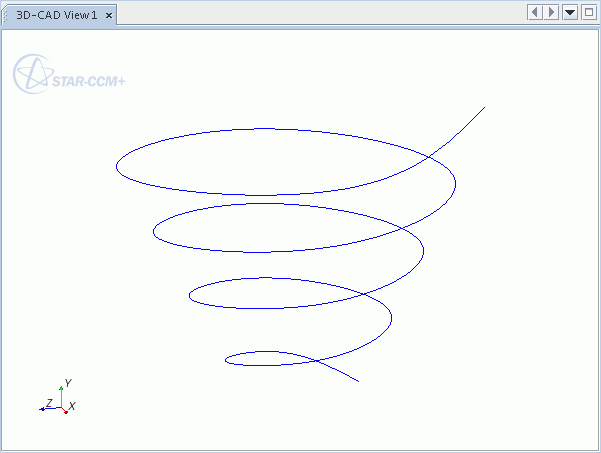

2D 曲线是约束到 2D 平面（草图平面）的草图实体，而 3D 曲线不约束到任何 2D 平面。3D 螺旋的简单示例如下所示。

可以在 3D-CAD 中导入曲线以执行以下操作：

• 拉伸：可以使用闭合曲线形成固体，也可以使用开放曲线形成片体。
• 扫掠：在创建扫掠特征时，可以将曲线用作轮廓或路径曲线。要用作轮廓的曲线可以是闭合曲线（形成固体），也可以是开放曲线（形成片体）。要用作路径的曲线则必须是开放曲线。
• 放样：可以使用两条或更多条曲线（或曲线和平面草图的组合）创建放样特征。要用作轮廓的曲线必须是闭合曲线（形成固体）或开放曲线（形成片体）。要用作导向线的曲线则必须是开放曲线。穿刺约束可用于将轮廓连接到导向线 — 轮廓与导向线必须相交。请参见穿刺约束。

不能使用具有旋转特征的 3D 曲线。不支持包含锐边的复合曲线。导入的 3D 曲线完全可以编辑。2D 曲线作为草图导入到 XY 草图平面上，并且完全可以编辑。如果需要，可以将草图重新定位到转换草图平面。

使用 3D 曲线的扫掠示例如下所示，其中，3D 曲线用作扫掠特征的路径。
