从 3D-CAD 导出几何

通过 3D-CAD，可将固体和片体导出至选择的中性 CAD 格式。可以选择导出整个模型、选定的体或由设计过滤器选定的体。

  1. 如果要导出整个 3D-CAD 模型，执行以下任一操作：
    • 右键单击 3D-CAD 特征树中的根节点，然后选择导出...。
    • 在 3D-CAD 视图场景中多选体组，单击 并选择导出...
  2. 如果只想导出选定的体：
    • 在体组节点中多选体，右键单击选择内容，然后选择导出...。
    • 在 3D-CAD 视图场景中多选体，右键单击选择内容，然后选择导出...。
    • 在 3D-CAD 视图场景中多选体，单击 并选择导出...
  3. 如果要导出由设计过滤器指定的体，右键单击设计过滤器 > [设计过滤器]节点，然后选择导出...

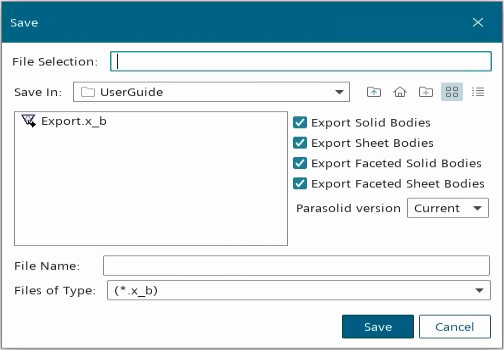

此时将显示所有选项的“保存”对话框。

  1. 在保存对话框中，定义保存设置：
    1. 导航至要保存文件的目录。
    2. 在文件名字段中，输入文件的名称。
    3. 在文件类型字段中，选择导出文件格式：
      • Parasolid 文本 (.x_t)
      • Parasolid 二进制 (.x_b)
      • 初始图形交换规范 (.iges)
      • 标准化产品交换 (.step)
      • PLMXML 文件 (.plmxml)

      如果要导出小平面模型，选择 Parasolid 二进制 (.x_b) 导出文件格式。或者，如果要将模型连同体和体组中的装配结构及其关联元数据一起导出，选择 PLMXML (.plmxml) 导出文件格式。可以选择体的基础部件文件格式，以导出为 Parasolid、IGES 或 STEP 文件格式。

    4. 选择导出选项。请参见 3D-CAD 导出选项。
  2. 单击保存。
Simcenter STAR-CCM+ 将文件导出至指定位置。对于 PLMXML 文件，Simcenter STAR-CCM+ 将部件文件导出至与 PLMXML 文件位于同一位置的单独文件夹中。如果在 3D-CAD 会话期间重命名体，则其名称将保留在导出的文件中。
