使用重新导入模型

“重新导入模型”工具可用于将导入的装配替换为该装配的修正版本，并重新执行特征树。当该工具无法在原始和已更新的体和面之间进行映射时，将会出现一个分割窗口场景，可在其中手动提供映射。

“重新导入模型”提供了针对设计优化量身定制的工作流。例如，如果对某个装配执行了一项分析，则可对该装配的修正版本重新执行同一分析，即使在添加、移除或修改零部件后亦是如此。
“重新导入模型”假设已将原始装配直接导入到 3D-CAD 中，因此特征树中具有 ImportCad 特征节点。有关将几何直接导入到 3D-CAD 中的说明，请参见将几何导入 3D-CAD 模型。

导入 CAD 装配后，通常使用 3D-CAD 特征来准备用于模拟的模型。例如，可能使用修复工具来清理几何并移除不必要的详情。

假设在对使用原始装配构建的几何运行模拟后，会收到具有相同装配的已更新版本。为了避免再次构建 3D-CAD 特征树，可以使用 ImportCad 节点上的“重新导入模型”操作读入已更新的装配。在 3D-CAD 无法自动匹配体和面的情况下，必须执行一些后续操作才能完成匹配。此外，还必须执行以下操作：
  • 标识要在模拟中引入的已更新装配中的任何新几何
  • 确定 3D-CAD 对上一装配中的任意几何执行了哪些操作。可以保留上一几何或将其删除。

要对现有 3D-CAD 特征树使用“重新导入模型”：

  1. 右键单击特征 > ImportCad 节点（或其重命名版本），然后选择重新导入模型。
  2. 在打开对话框中，选择修正的 CAD 装配文件。

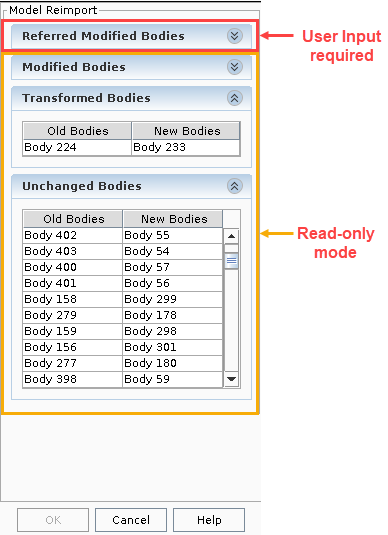

    3D-CAD 读取 CAD 装配文件并将其内容组织到以下类别中：
    引用的修正的体

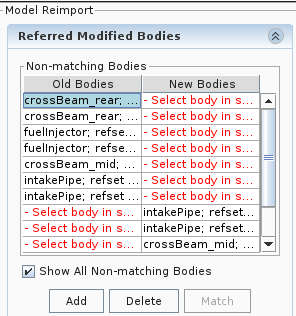

    包含已在新装配中修改、添加或删除的体，以及为成功完成重新导入过程而需要输入内容的体。面板的此部分中会出现两个表 — 非匹配体和匹配体。
    1. 非匹配体 — 左列（旧的体）显示原始装配中存在、但 3D-CAD 无法在新装配中标识的体。右列（新的体）显示位于更新的装配中、但 3D-CAD 无法在原始装配中标识的体。
    2. 匹配体 — 此表包含 3D-CAD 已成功匹配、但因 3D-CAD 无法匹配而必须为其匹配新旧面的体对。


    修正的体
    显示“重新导入模型”已匹配的体。此为只读面板，可在 3D-CAD 视图场景中可视化原始以及修正的体。
    转换的体
    包含已在更新的装配中转换的体。
    未更改的体
    包含在更新的装配中未更改的所有体。

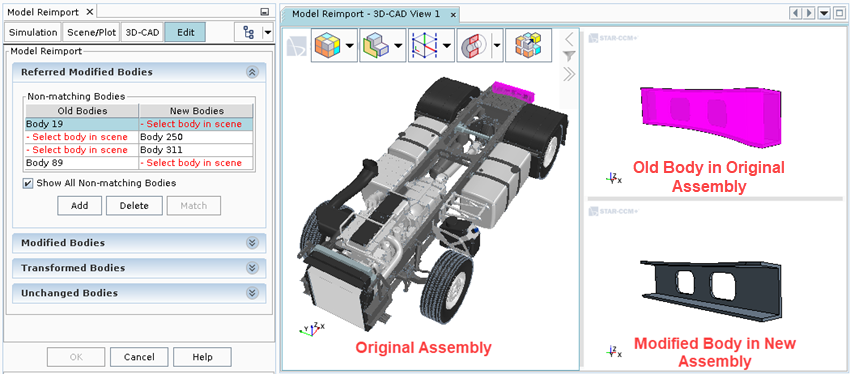

  3. 要匹配重新导入未能匹配的新旧体，单击引用的修正的体面板内“非匹配体”列表中显示的对列表，然后完成以下操作：


    1. 单击行中左侧或右侧单元格上的鼠标指针。
    2. 如果该行在左侧单元格中有一个已命名的体，在右侧单元格有“在场景中选择体”，则将鼠标指针移动到图形窗口的右下面板并查找相应的体。
      • 如果存在相应的体，则在右下面板中选择该体。然后，从非匹配体列表下方的按钮中，单击匹配。
      • 如果不存在相应的体，且想要在更新的装配中保留“旧的体”，则单击添加。
      • 如果不存在相应的体，且想要从更新的装配中移除“旧的体”，则单击删除。
    3. 如果该行在左侧单元格中有“在场景中选择体”，在右侧单元格中有一个已命名的体，则将鼠标指针移动到图形窗口的右上面板并查找相应的体。完成上一步中的操作，即“匹配”、“添加”或“删除”。
    4. 如果在匹配后要执行其他操作，可右键单击列表中的行，然后选择移除。在进行匹配之前单元格显示其原始内容。

默认情况下，显示所有非匹配体复选框处于激活状态，以显示这两个装配中的所有非匹配体。

对于某些体对，重新导入过程会正确匹配新旧体，但需要确认面之间的映射正确。在这种情况下，引用的修正的体面板包含一个名为匹配体的后续列表，必须为其确认面映射。

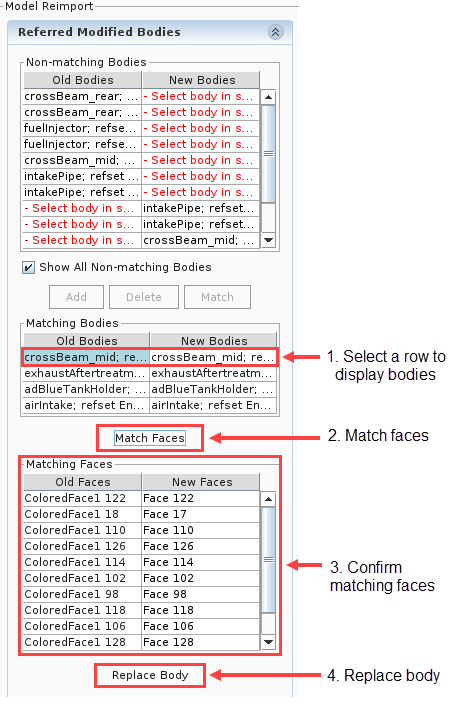

  1. 要在“匹配体”列表中确认体对的面映射，对列表中的每一行执行以下操作：
    1. 单击行（下图中的 [1]）。
      图形窗口进行更新以在各自的面板中显示旧体与新体。
    2. 单击匹配面（下图中的 [2]）。
      属于每个体的面随即显示在匹配面表中。
    3. 对于匹配面表中的每一行，单击行然后完成以下操作（下图中 [3] 的所有零部件）：
      • 如果图形窗口中未明确显示这些面，则在匹配面列表中双击该行。场景将更新并聚焦选定的面。
      • 如果面匹配不正确，则从右下面板中选择正确的面。
    4. 当所有面均匹配正确时，单击更换体（下图中的 [4]）。


可能的匹配面

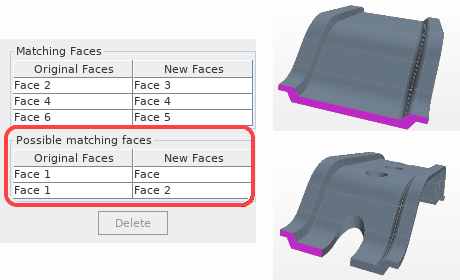

某些情况下无法执行上述过程，因为 3D-CAD 会在新旧体的面之间找到多个可能的匹配。这些类型的面显示在一个表中，表名为可能的匹配面。以下屏幕截图显示了一个示例，其中“重新导入模型”找到一个似乎与两个新面匹配的原始面。

  1. 要解决可能的匹配面列表中显示的冲突：
    1. 依次单击每一行，然后在图形窗口中检查可能的匹配。
    2. 检查可能的匹配后，依次选择每个不正确的匹配，然后单击删除。保留正确的单个匹配。


非匹配面

在某些情况下，“重新导入模型”会正确匹配新旧体对，但无法找到所有面的匹配。在这种情况下，引用的修正的体面板包含另一个列表，名为非匹配面。

  1. 要解决非匹配面表中列出的问题：
    1. 单击表中的某一行。图形窗口进行更新以高亮显示需要匹配的面。
    2. 在图形窗口中，如果新体上出现匹配面，则在图形窗口中选择该面。表格行进行更新以显示新面的名称。
    3. 如果没有与旧面匹配的新面，则在非匹配面列表中，停用该行的具有匹配面复选框。
    4. 检查并更正所有条目后，单击更换体。

正确解决所有体和面的匹配后，“引用的修正的体”面板将变空，而且“重新导入模型”对话框底部的“确定”按钮变为活动状态。

  1. 要完成“重新导入模型”过程，单击确定。
重新导入 CAD 装配后，3D-CAD 会使用体和面的已更新装配来执行特征树。如果由于引用的体或面不存在而无法再正确执行某个特征，3D-CAD 则用感叹号标记该特征。
