导入和替换草图曲线

通过将曲线导入现有 2D 或 3D 草图，可以组合表格和用户创建的草图。 还可以使用 .csv 文件中的新样条曲线替换草图内的特定样条曲线，以启用基于表格的设计更改。

导入的所有曲线都必须为 .csv 格式。 请参见已导入曲线的文件格式。

要导入和替换草图曲线：

  1. 选择要导入草图曲线的位置，或要替换的样条曲线：

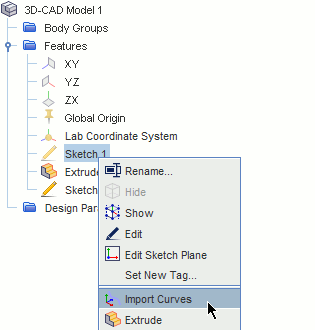

    • 要将草图曲线导入现有草图，在 3D-CAD 特征树中右键单击目标草图，然后选择 Import Curves(导入曲线)。

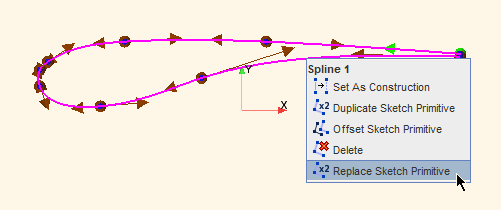

    • 要替换草图内的现有样条曲线，在草图模式下，右键单击目标样条曲线并选择 Replace Sketch Primitive(替换原始草图)。

  2. 在打开对话框中，选择包含曲线数据的 .csv 文件并单击确定。
  3. 在 Import Curves to Sketch(将曲线导入至草图) 对话框中，设置导入选项，并单击确定。
    曲线可以作为样条曲线或多义线导入。 此外，如果曲线打开，还可以选择闭合曲线。 请参见曲线导入选项。
曲线将导入至草图中，并添加在草图内已包含的所有草图实体之外。 替换特定样条曲线时，使用撤消操作可恢复为原始样条曲线。
