导出完整表面

可以将任何表面表示导出为多种文件格式中的一种。

使用基于部件的网格化方法重构区域，则创建的是描述而不是表示。要导出表面描述，请参见导出网格描述。

要导出完整的表面表示：

  1. 右键单击相关表示节点，并从弹出菜单中选择导出表面...：

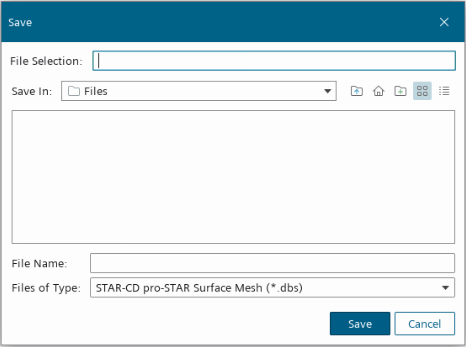

    此时将显示保存对话框：

  2. 从文件类型下拉菜单中，选择文件类型。
  3. 输入文件名并单击保存。

    保存该文件之前，可能需要输入特定于文件格式的详细信息。使用 Nastran 文件类型时，默认选项为使用已扩展文件格式导出几何。与标准选项 (E8.3) 相比，该格式的节点精度更高 (G16.9)。因此，使用标准选项将遇到表面质量降低的问题。

    仅当要重构 Simcenter STAR-CCM+ 中建立的区域/边界层次结构时，此处才允许“仅导出”格式（XML 边界分组）。当表面块数据（使用任何其他允许的格式导出）导入至同样支持 XML 边界分组格式的第三方软件包中时，可以进行重构。
