报告中的可视注释

有些报告返回的数据最好通过可视构件来查看。负载中心、最小值和最大值报告计算可在场景中查看的位置和/或矢量。

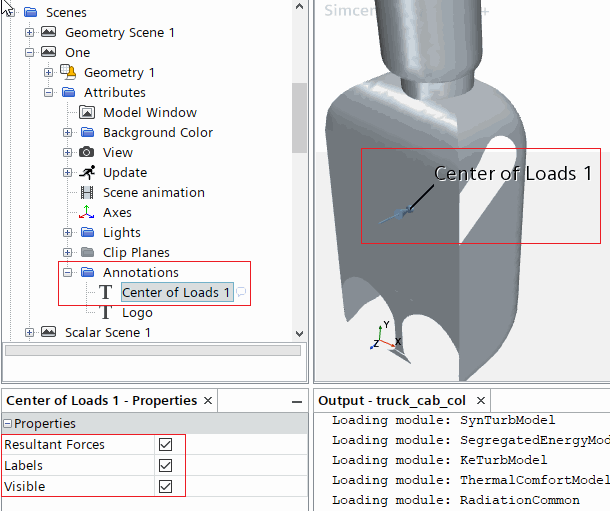

负载中心报告注释将场景中的负载中心位置显示为小球体，力矢量的方向显示为 3D 图形，且有报告标签显示为文本标签。



同样，最小值和最大值报告注释用于通过球形图形可视化其中任一物理量的位置。在与该位置关联的标签中，有以下信息：

  • 报告名称
  • 最小或最大场函数的值
  • 任何并置场函数值
  • 位置

默认情况下，仅针对报告的总体值显示图形和标签。

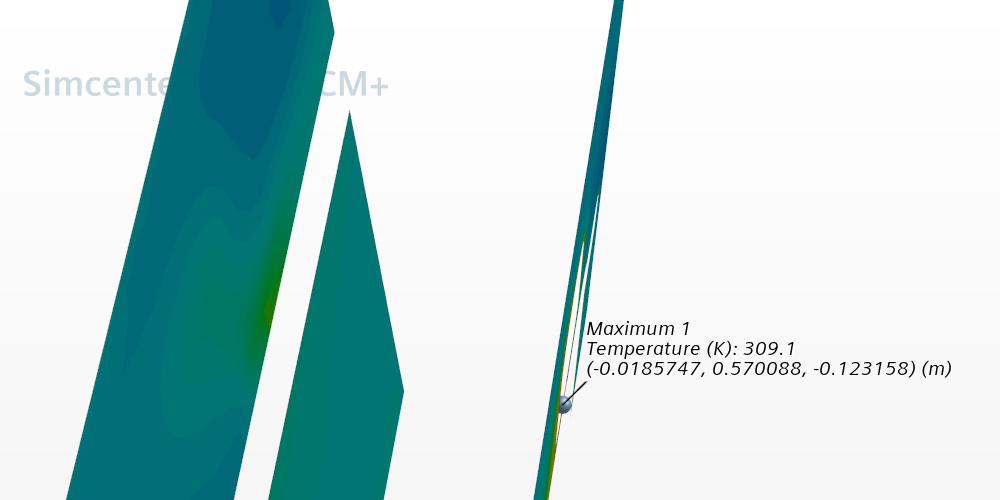

以下图像显示报告值本身和并置场函数的最大值报告注释。


无并置场函数 具有并置场函数

要查看场景中负载中心、最小值或最大值的可视注释：

  1. 创建或打开包含基础报告中所使用的同一组输入部件的场景。
  2. 右键单击报告 > [报告]节点，然后选择根据报告创建可视注释。

    工具 > 注释中将显示一个新的节点。

  3. 选择工具 > 注释 > [可视注释]节点，然后将其拖放到打开的场景中。有关详细信息，请参见将注释添加到场景。
  4. 通过选择[场景] > 属性 > 注释 > [可视注释] 并如下所述修改其属性，可以控制这些注释的外观：
    • 对于负载中心注释，隐藏或显示箭头（合力）、标签（标签）或整个注释（可见）。
    • 对于最小值或最大值注释，激活注释上的显示每个部件可显示每个部件的最小值或最大值的位置。同时，星形符号表示标签中的总体报告值。还可以使用数字格式属性控制注释的编号格式。
