Simcenter STAR-CCM+ 可用于在每次迭代或每个时间步之后（当模拟运行时）以及模拟完成时对求解进行后处理。 因此，通常在运行模拟之前创建后处理对象。 后处理对象也称为分析对象。
Simcenter STAR-CCM+ 中的可视化工具已与分析相集成，从而支持交互式提取以及从运行中的模拟或收敛模拟查看求解数据。
注释是添加到场景中以在同一窗口中提供额外信息或可视化的对象。例如，可以在标量场景中显示当前时间步或包含报告中的数值。可能的注释包括报告值、2D 或 3D 图像以及其他场景的嵌入版本。

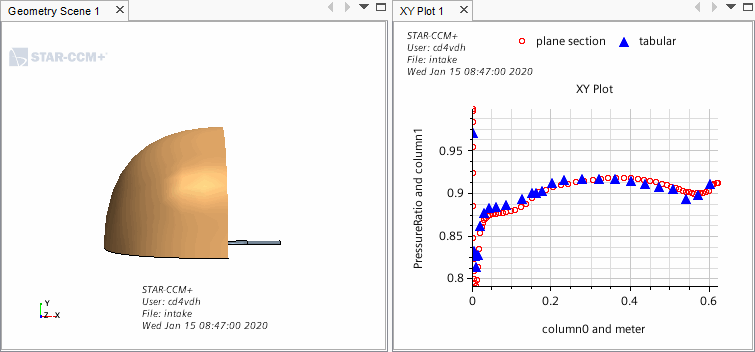

场景注释是随每个新模拟一起创建的五种预定义注释中的一种，它在场景或绘图显示中显示模拟的相关信息。
The key steps in successfully analyzing simulation results are to: (1) be clear on what quantities you want to extract; (2) locate or define surfaces on which to obtain the data; and, (3) present the data in visual scenes or numeric output.
大多数可视化对象（例如绘图、报告和标量显示器）都具有平滑值和非平滑值。例如，标量显示器的轮廓样式提供平滑填充选项（平滑）和填充选项（非平滑）。计算这些值的方式取决于离散化方法。
对于有限体网格，了解 Simcenter STAR-CCM+ 如何处理场函数数据对于避免在交界面处后处理中产生非物理结果非常重要，并理解平滑在应用时产生的差异。
Although Simcenter STAR-CCM+ can display, analyze, and report simulation data on regions, boundaries, and parts, there are many cases when you want to access data in other entities of the solution space. Derived parts provide a mechanism for defining additional entities on which you can access solution data.
在 Simcenter STAR-CCM+中，可以使用场景来可视化模拟结果。存储在场景节点中的场景是一个或多个显示器的组合，用于渲染所选部件上的求解数据。
场景是中心对象，用于可视化 Simcenter STAR-CCM+ 中的结果。通常，场景由一个或多个显示器组成，可向其分配部件或区域以进行渲染。每个显示器用于根据选择渲染求解数据、几何表面或网格表面。
高级渲染通过光线跟踪以经济的计算成本提供逼真的可视化表示。光线跟踪可模拟光穿过域并与域中对象接触的运动过程。
剧本是 Simcenter STAR-CCM+ 中的集成动画工具，可用于描述模拟的品质因素。剧本中使用的底层技术称为关键帧动画。
简单文本注释用于在场景或绘图显示中放置自定义文本标签。
可使用注释将 2D 或 3D 图像导入显示中。图像保存在模拟中，或可通过相对路径链接。
可使用某些注释在显示窗口中显示求解状态。此类注释的只读文本将随着更多步骤的完成自动更新。
报告注释在场景或绘图显示中将报告的结果显示为格式化文本。通过报告节点的右键单击菜单创建报告注释，然后将生成的注释应用于场景或绘图。
有些报告返回的数据最好通过可视构件来查看。负载中心、最小值和最大值报告计算可在场景中查看的位置和/或矢量。
可视点探针注释用于使用场函数的值注释点探针在场景中的位置。它提供场景中具有永久表示的点探针衍生部件。
绘图和场景图像注释用于将绘图或场景作为图像导入另一场景或绘图显示中。
场景网格注释用于将网格添加到场景，从而更轻松地解释可视化数据。
衍生数据注释用于显示有关与数据集函数关联的衍生数据对象的信息。
显示器使用转换修改显示器中零部件的默认位置、方向或尺寸。
可以查看提供图形窗口中打开的某场景的渲染统计数据的报告。
Simcenter STAR-CCM+ 中的可视化工具在 UI 中包括各种对象，可用于在显示中控制外观、范围和数据类型。这些控制在以下几节中进行介绍，包括一组全面的属性以及便捷的右键单击操作。
对于瞬态求解，Simcenter STAR-CCM+ 提供模拟历史文件 (.simh)，用于保存模拟运行过程中的选定数据。模拟完成后，可以加载此文件并查询其状态以进行后处理。
此工作流同时包含报告和监视器的功能。
场历史记录是一种场监视器，用于存储给定的一组输入区域和/或边界的有限数量过去值（或样本），这些数据是在场函数更新策略所定义的时刻捕获的。
报告提供了求解数据的总结。
监视器对求解数据进行采样、保存和绘图。
通过 Simcenter STAR-CCM+ 的绘图功能可创建三种二维绘图。
此交互工具可用于从海量数据中提取宝贵信息，即：有助于制定正确工程决策的信息。
在旋转体（如涡轮机）的案例研究中，典型的后处理要求是呈现相对于域边界表面以参数方式定位的表面或分布的相关数据并对这些数据进行绘图。例如，您可能希望查看轮毂和罩体之间正好在中间位置的表面上的总压力，或者可能希望绘制给定切面上两个叶片表面的压力图。
Simcenter STAR-CCM+ 中有几项功能要求为操作的发生定义触发器。Simcenter STAR-CCM+ 提供三种内置触发器类型和一种自定义触发器类型（由更新事件定义）。
信号处理将数据集函数应用于波数据集。
