风扇旋流建模

可在模拟中对风扇旋流建模。

可使用已计算选项（基于Eqn. (5031)）或用户指定选项计算风扇的旋流下游。 默认情况下，不包括风扇旋流。

有关详细信息，请参见风扇交界面公式。

要在模拟中包括风扇旋流：

  1. 展开交界面 > [交界面名称] > 物理条件节点，然后单击风扇旋流选项。
  2. 在属性窗口的风扇旋流选项下拉菜单中，选择已计算或用户指定。

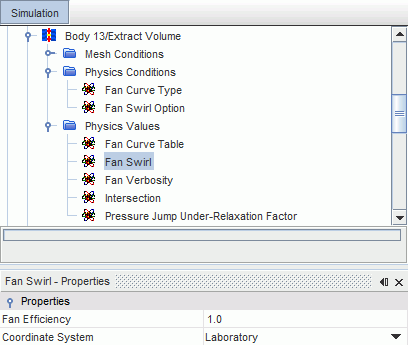

    如果选择已计算，则风扇旋流节点将添加到物理值。

    如果选择用户指定，则指定风扇旋流节点将添加到物理值。



  3. 在属性窗口中，设置适当的值。
    表 1. 风扇旋流属性
    风扇效率 指定风扇效率，Eqn. (5028) 中的 η。
    坐标系 选择适当的坐标系。 除“基准”外，其他类型只有在创建之后才可用于选择。
    对于风扇建模，可以使用任何类型的坐标系，但具有以下限制：
    • 坐标轴的原点必须与风扇的旋转中心重合。
    • Z 轴必须沿风扇轴运动，且必须朝向风扇流方向。
    表 2. 指定风扇旋流属性
    方法 选择风扇旋流值的输入作为矢量分布。
    维度 风扇旋流值的单位（只读）。
    坐标系 选择适当的坐标系。 除“基准”外，其他类型只有在创建之后才可用于选择。
    对于风扇建模，可以使用任何类型的坐标系，但具有以下限制：
    • 坐标轴的原点必须与风扇的旋转中心重合。
    • Z 轴必须沿风扇轴运动，且必须朝向风扇流方向。
